SOLIDWORKS與3DEXPERIENCE的無縫對接：文件打開與保存全攻略
通過3DEXPERIENCE中的SOLIDWORKS Connected App可創建包括零件、裝配體、工程圖等文件，也可打開現有SOLIDWORKS文件，并對所創建或修改的文件進行保存/保留/未保留等操作。此外，對于原有的SOLIDWORKS文件，也可以通過批量保存的方式，保存到3DEXPERIENCE平臺中，方便用戶使用。
一、通過3DEXPERIENCE賬戶登錄3DEXPERIENCE Web端

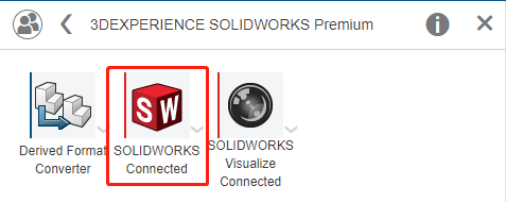

使用Web端左側“我的角色”中的“3DEXPERIENCE SOLIDWORKS Premium”角色啟動SOLIDWORKS Connected，參考下圖：
當SOLIDWORKS Connected App啟動完成，右上角將出現所登錄的3DEXPERIENCE賬戶信息及所在3D Space（工作）空間名稱。參考下圖：
二、通過SOLIDWORKS Connected App打開SOLIDWORKS文件
SOLIDWORKS Connected App界面簡介，參考下圖：
通過菜單欄中的“文件”——“打開”命令，可打開本地和云端的SOLIDWORKS模型或工程圖。參考下圖：
通過本地打開：
通過3DEXPERIENCE云端打開：
打開零件后的SOLIDWORKS Connected界面如下圖：
通過界面右側3DEXPERIENCE任務窗格搜索后拖拽打開（提供名稱搜索功能，并可通過6W標簽縮小搜索范圍）：
三、通過菜單欄中的“文件”——“新建”命令，可新建SOLIDWORKS零件、裝配體或工程圖
新手模式：使用軟件默認模板
高級模式：可手動選擇相關模板。
四、通過SOLIDWORKS Connected App保存/保留/撤銷保留文件
創建并編輯完成相關的零部件、工程圖后，可在右側3DEXPERIENCE任務窗格中點擊鼠標右鍵對相關文件進行保存/保留/撤銷保留等操作。
剛新建完SOLIDWORKS零部件、工程圖時，右側3DEXPERIENCE任務窗格中的顯示如下圖所示：
點擊窗口頂部“保存”按鈕，將編輯完成的文件保存到3DEXPERIENCE。參考下圖：
完成保存后的文件在3DEXPERIENCE任務窗格中的顯示如下圖所示，更新了文件的狀態、文件名、合作區（工作區）等屬性。
參考上圖，文件進過初始保存后，文件“狀態”列右側會提示文件處于由當前用戶“保留”狀態，此時其他擁有權限的工程師可以在3DEXPERIENCE中檢索到該文件，但無法編輯和保存。如需要讓其他擁有權限的工程師對該文件進行編輯，則需要當前用戶撤銷對該文件的保留，具體操作是對該文件點擊鼠標右鍵，在彈出的菜單中選擇“未保留”。如下圖所示：
五、通過SOLIDWORKS Connected App將原有SOLIDWORKS文件批量保存到3DEXPERIENCE
啟動SOLIDWORKS Connected App，在未打開任何SOLIDWORKS文件的前提下，從菜單欄選擇“工具”——“批量保存至3DEXPERIENCE”，彈出批量保存至3DEXPERIENCE選項窗口。可通過窗口中的“添加文件夾”按鈕，添加需要批量上傳SOLIDWORKS文件的文件夾。如下圖所示：
批量上傳的文件會在本地路徑：
“C:\Users\用戶名\AppData\Local\DassaultSystemes\SWImport”中進行備份，用戶可自行修改，以免占用系統盤C盤空間。批量保存進度界面：
