SOLIDWORKS 工程圖公差顯示大小設置方法-公差樣式自定義教程
在使用SOLIDWORKS設計工作中，我們經常會出現使用到兩種或者多種公差的情況，需要設置不同的工程顯示的字體大小也不一樣，這個我們要如何在SOLIDWORKS中進行設置呢？
1. 使用SOLIDWORKS“樣式”功能：制作兩個樣式，在使用不同公差的時候使用對應的樣式。

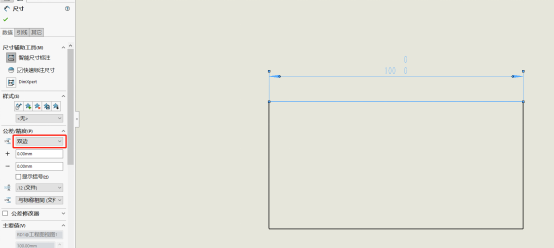

2. 選擇SOLIDWORKS公差類型。
3. 點擊“其他”，修改公差大小，調整到合適大小。

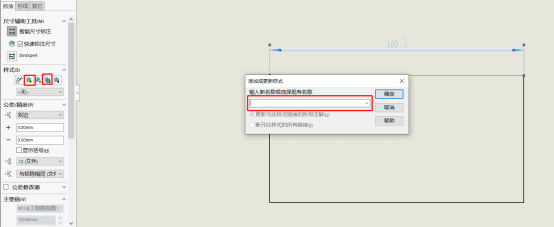

4. 點擊“添加樣式”，輸入名稱，保存SOLIDWORKS樣式文件。
注意：此處保存樣式是保存尺寸樣式的單獨文件，后續用SOLIDWORKS出新的工程圖需要重新裝載。如果想以后每次出工程圖樣式都自動裝載，可以在做完樣式后刪除工程圖中的所有視圖然后保存成模板。
如果問題仍然存在，可以聯系達索授權的SOLIDWORKS中國代理商億達四方專業技術支持團隊，幫您一對一答疑。
