你的仿真結果為什么不準？
很多工程師在使用仿真軟件的時候，會反應，仿真的結果與真實的結果相去甚遠。其實影響仿真結果的因素是非常多的，我們將影響因素的不確定性，從小到大的列出來，如下圖

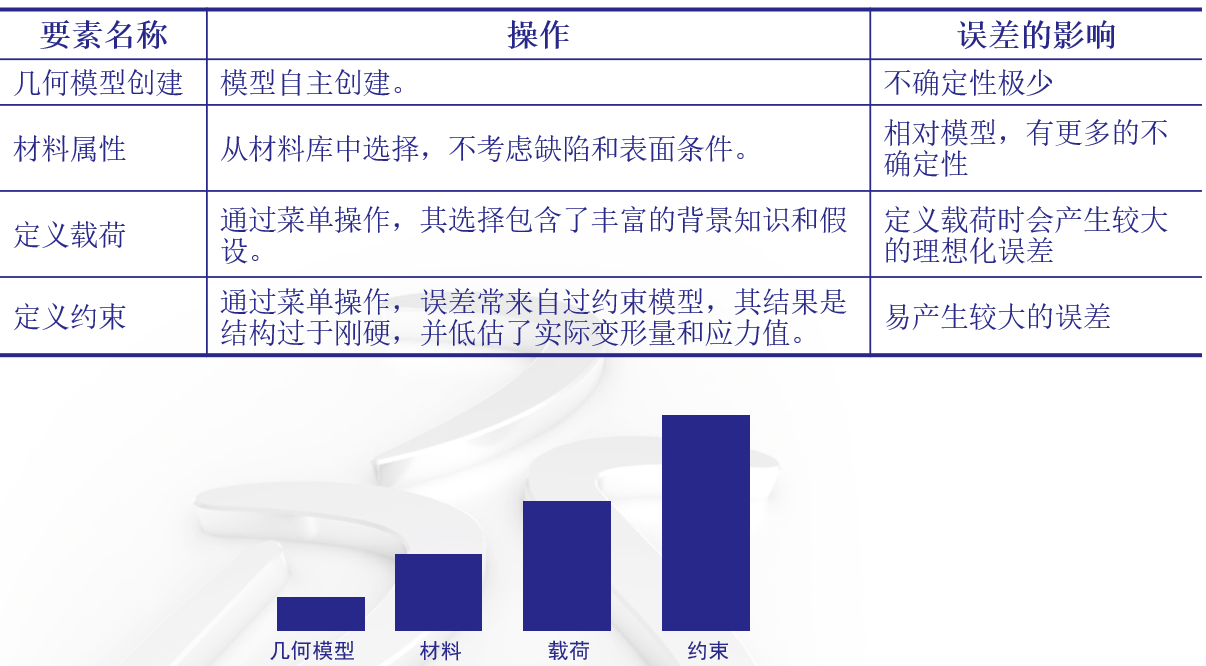

圖：仿真不確定性因素
從上面的圖可以看出，約束對，載荷，材料等因素都是影響仿真準確度的因素所在，這里我們用一個案例來向大家展示，你的仿真結果為什么不準。
項目描述：一個金屬彈片放置在塑料外殼中，彈片在工作狀態時，會下壓至離底面0.8mm處，要分析出使用多大的力可以下壓到位。
圖：彈片裝置圖
通過實驗得到，下壓彈片所需要的真實推力為0.55~0.75N左右

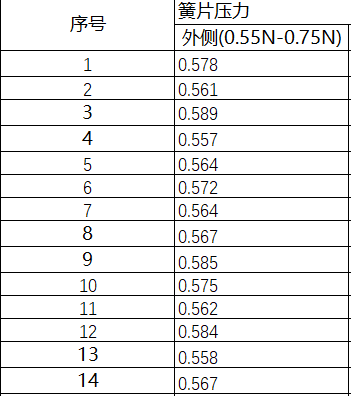

圖：彈簧壓力測試
設置1：內側圓孔施加固定邊界條件，頂部施加規定的位移到距離底面0.8mm

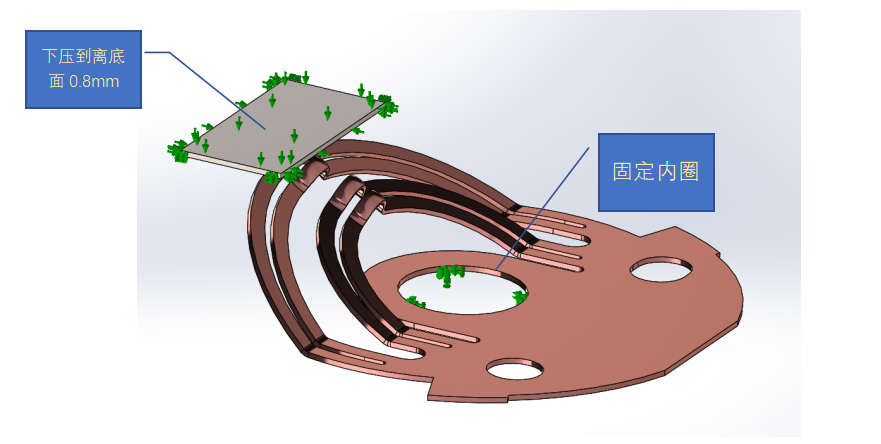

圖：設置1
經過一段時間運行，得出推力最大為0.248N，與實驗結果相差巨大。

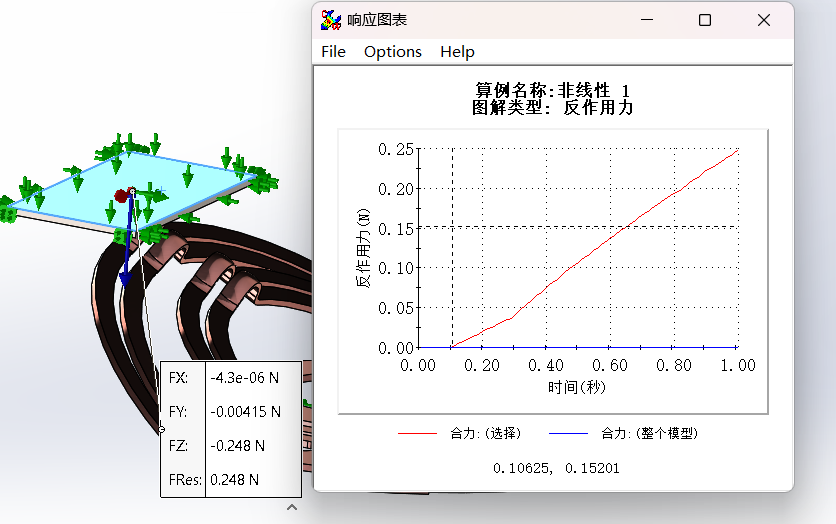

圖：推力測量
這是因?yàn)樵诘撞繘]有支撐，產生較大變形，與真實情況不符合造成的。
圖：底部較大變形
設置2：將內部圓孔和底面均固定

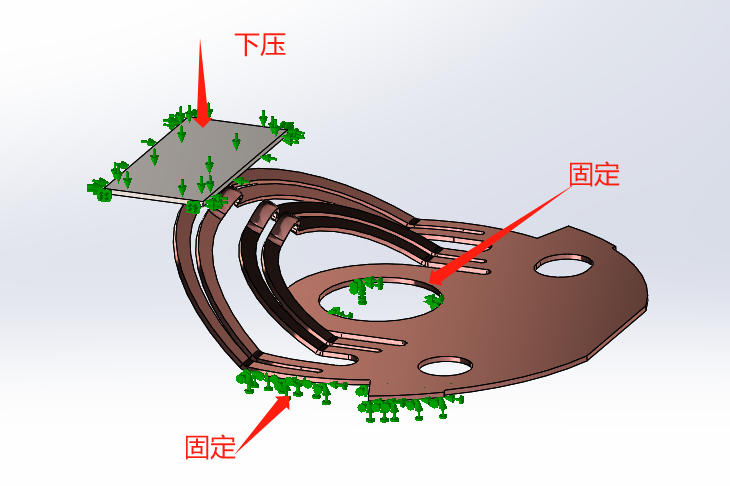

圖：設置2
經過一段時間運行，得出推力最大為1.12N，高于實驗結果

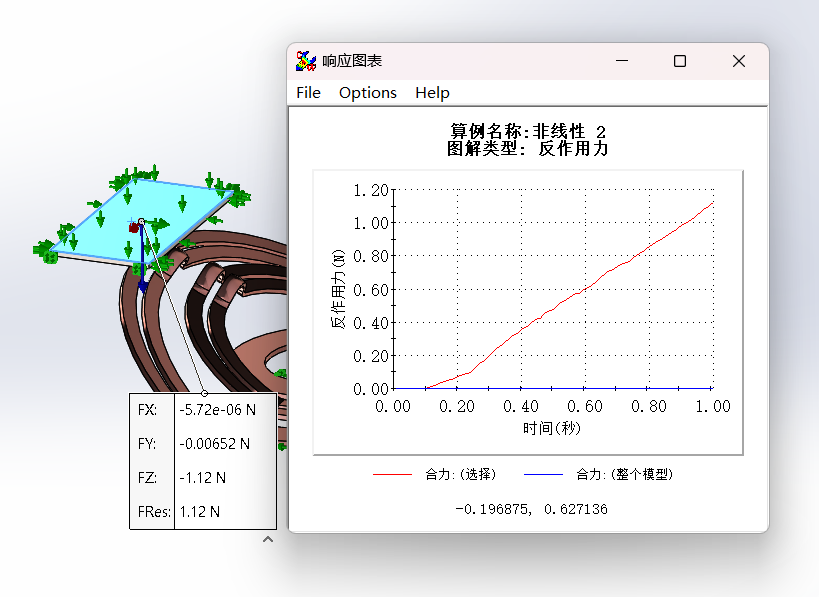

圖：設置2推力測量
設置3:將底面固定，改為在底面上增加一個底板與彈片接觸，其他設置同設置2

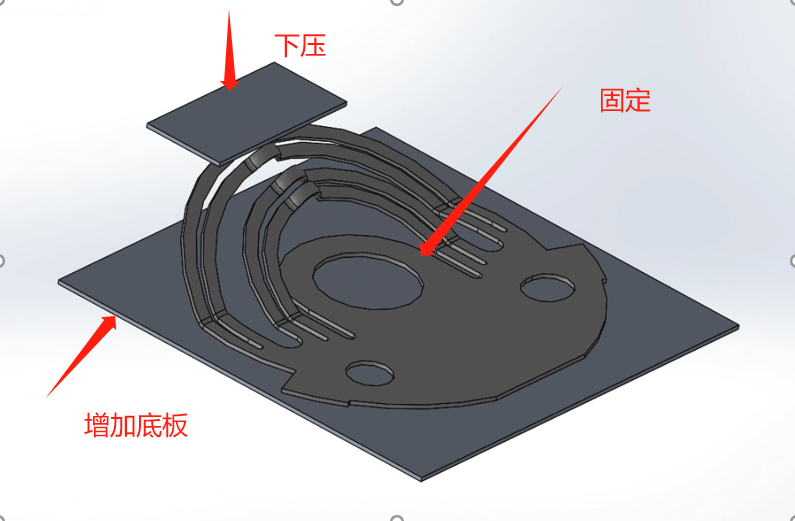

圖：設置3
經過一段時間運行，得出推力最大為0.566N，與實驗結果接近

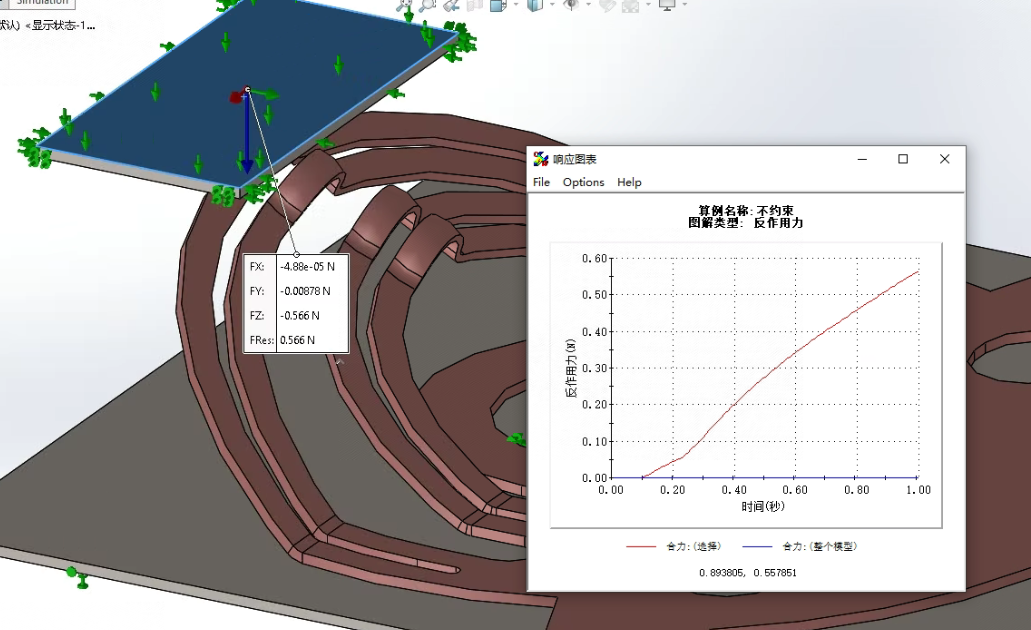

圖：設置3推力測量
三種設置結果匯總?cè)缦?
設置1 | 設置2 | 設置3 | 實驗結果 | |
詳細描述 | 底面不支撐 | 底面固定 | 底面加接觸 | 放在圓盤中 |
推力數值 | 0.248 | 1.12 | 0.566 | 0.55~0.75 |
結論：仿真軟件相當于一個高等的計算器，想要得到正確的仿真結果，需要結合工程師的工程經驗和對軟件的理解，做出正確的設置。條件的設置、材料的選取，以及模型的簡化，都對仿真的結果有所影響。在我們初學仿真軟件，經驗不是很多的情況下，盡量做到與真實工況相近，將不能用于仿真的特征簡化掉，其他設置盡量還原真實工況，不失為一個適合初學者的辦法。
