SOLIDWORKS神奇的分解功能
SOLIDWORKS的分解功能少有人知，但是卻是非常實用的功能，對于提高工作效率，節約建模時間是非常有幫助的。大多數企業在設計生產過程中許多零件都會有相似的特征，在以往的認知中我們可能會使用庫特征創建相似的特征，但是由于庫特征需要自行提取其他零件的特征，在使用時也相對麻煩，因此一般特征較為頻繁使用時可以建立一個特征庫，今天要給大家介紹的是一種能夠快速重用特征的新方法。

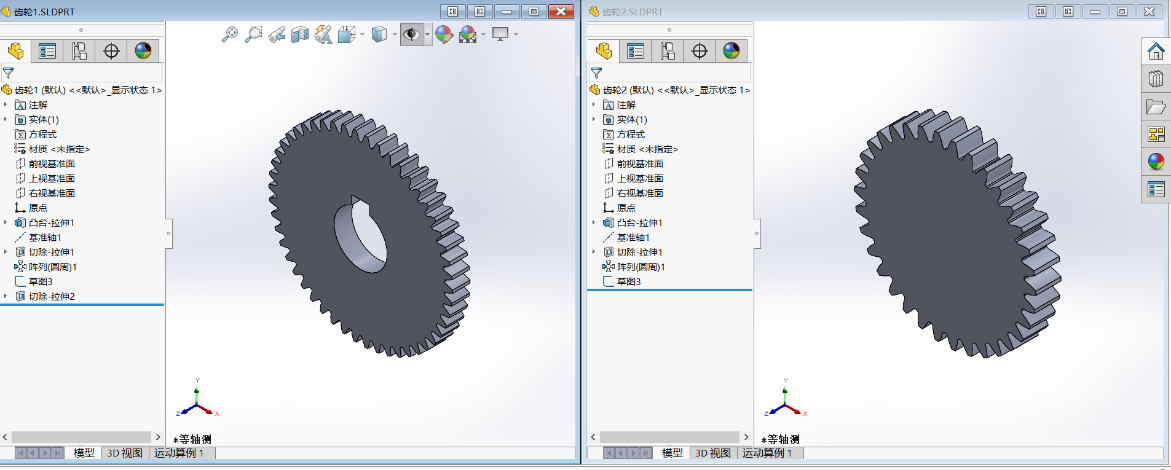

我們看下圖，有兩個齒輪，不同的是左邊齒輪有軸孔，右邊齒輪沒有軸孔，如果我們要在右邊齒輪創建一個相同的軸孔，此時我們就可以使用分解功能快速的重用特征。

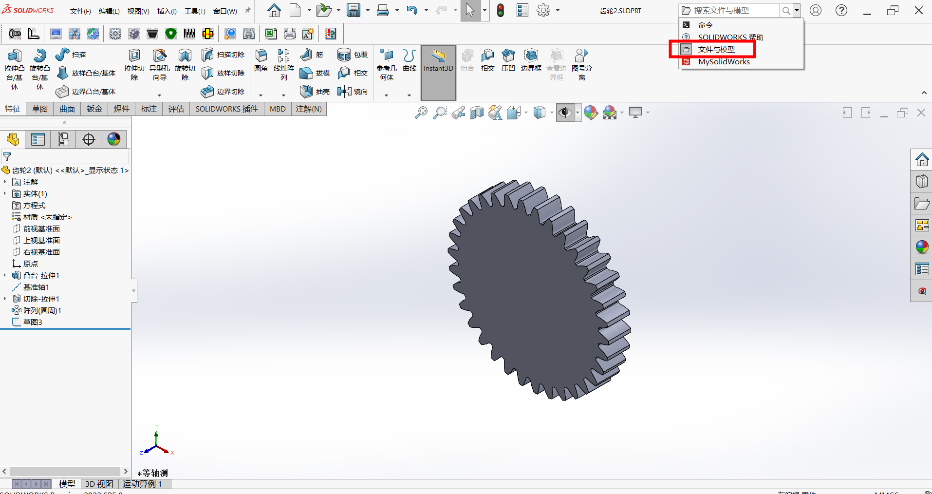

首先我們打開需要?jiǎng)?chuàng)建軸孔的齒輪，將搜索命令框處調整調整到文件與模型選項。

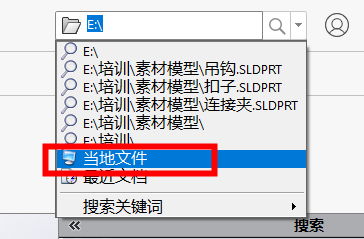

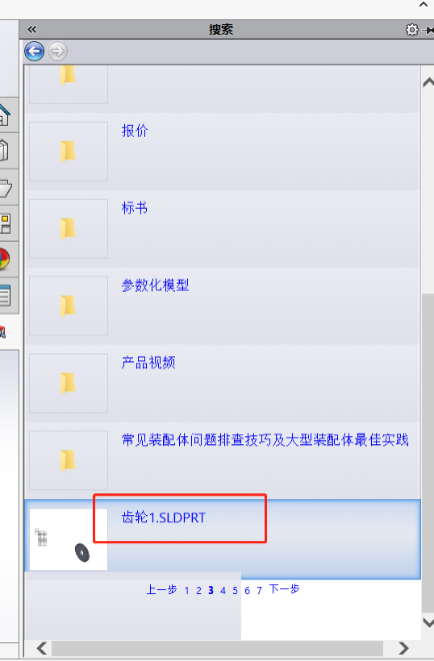

然后我們使用當?shù)匚募M(jìn)行搜索，查找到擁有軸孔的齒輪。

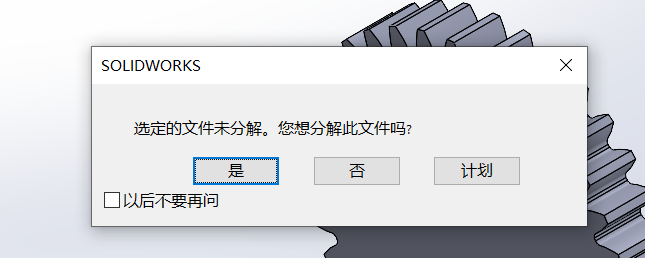

接下來我們打開齒輪1對其進行分解，此時會彈出是否分解此文件的對話框，我們選擇“是”。

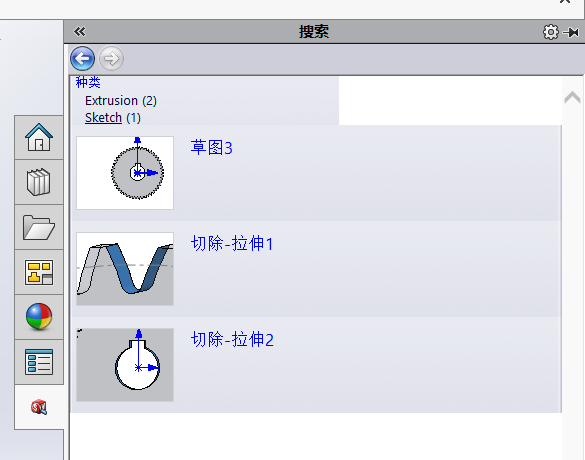

稍等幾秒鐘就會將這個文件分解完成，我們可以看到這個文件被分解出除了三個特征，也就預示著這三個特征我們可以直接重用。

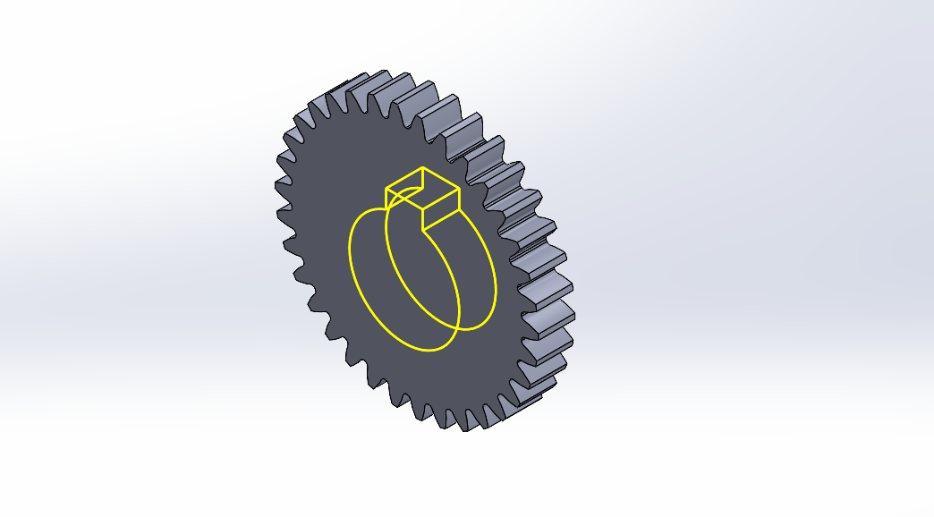

然后我們拖動軸孔特征進行重用，與特征庫中的重用特征不同的是這里不能選擇約束情況，我們需要在修改一下特征完成最終的特征重用。

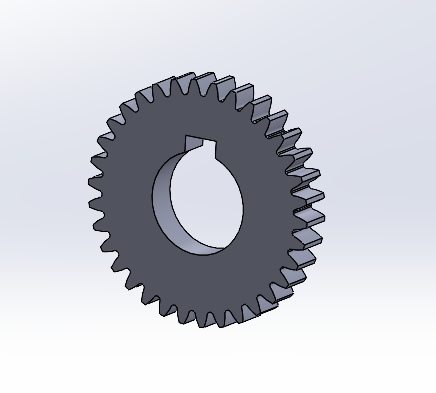

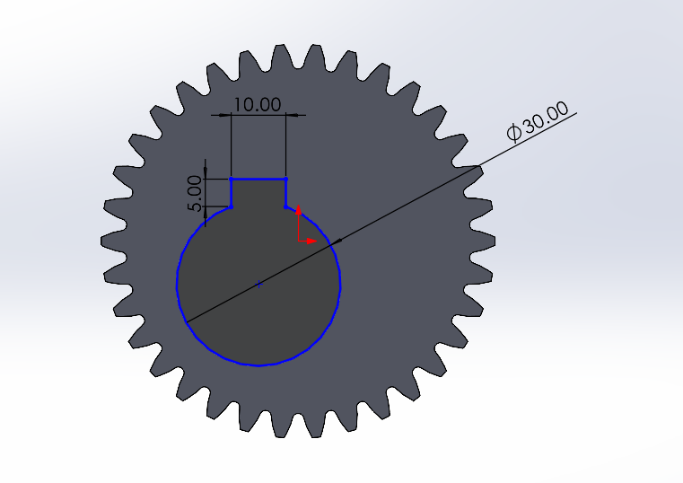

修改草圖，將草圖約束到對應的位置，這樣我們軸孔的特征就重用完成了。
通過這種方法重用特征非常的方便，省去了我們創建庫特征的時間，對于一些相似特征的重用是非常有效的方法，還在加班改圖的朋友不如試試這種方法，一定能夠幫助我們節省不少的時間。
