將SOLIDWORKS工程圖批量轉換成PDF文件設置操作說明
將SOLIDWORKS工程圖批量轉換成PDF文件設置操作說明
一、在PDM管理工具中載入轉換任務
1、瀏覽到PDM服務器中管理端安裝路徑，默認路徑為：C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS PDM\Default Data，找到文件“Convert_gb.cex”。
2、啟動PDM管理工具，以admin賬戶登錄到對應的PDM庫中，此例中庫名稱為ManageTest。

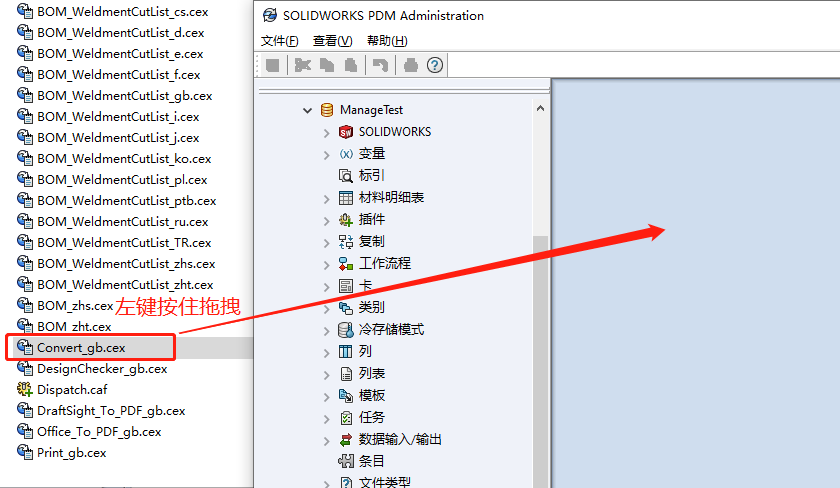

3、將在步驟1中找到的Convert_gb.cex文件拖拽到PDM管理工具右側空白區域，如下圖所示：

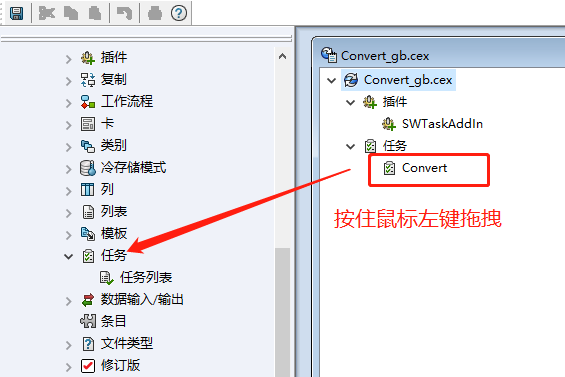

4、展開PDM管理工具中的“任務”分類目錄，將右側窗口中的“Convert”任務拖拽到左側管理工具的“任務”分類目錄中，如下圖所示：完成后可關閉右側“Convert_gb.cex”窗口，完成轉換任務的載入。
二、設置轉換PDF任務

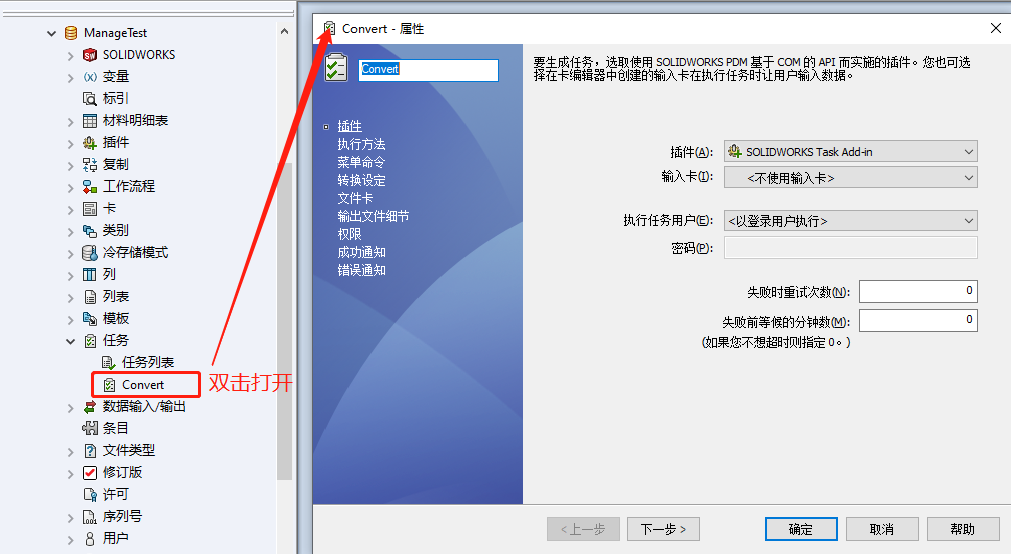

1、雙擊打開在第一條第4步載入的Convert任務，在彈出的Convert屬性窗口按照指示完成轉換PDF任務設定。

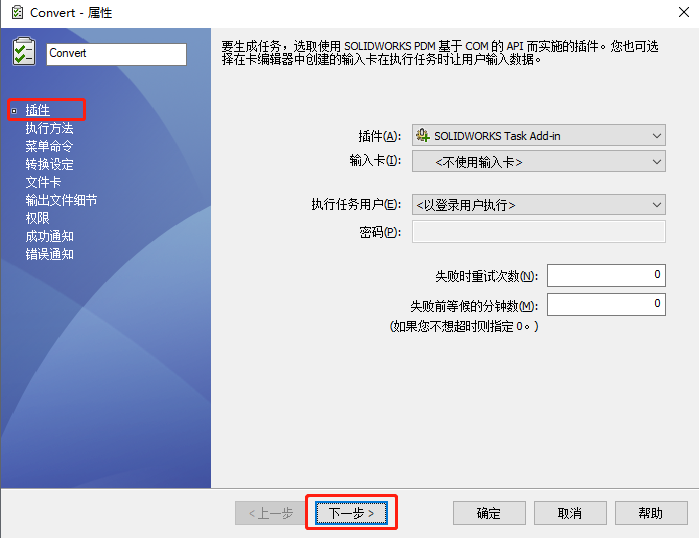

2、在彈出的Convert屬性窗口左側“插件”選項頁按照默認設置即可，然后點擊“下一步”，切換到“執行方法”選項頁；

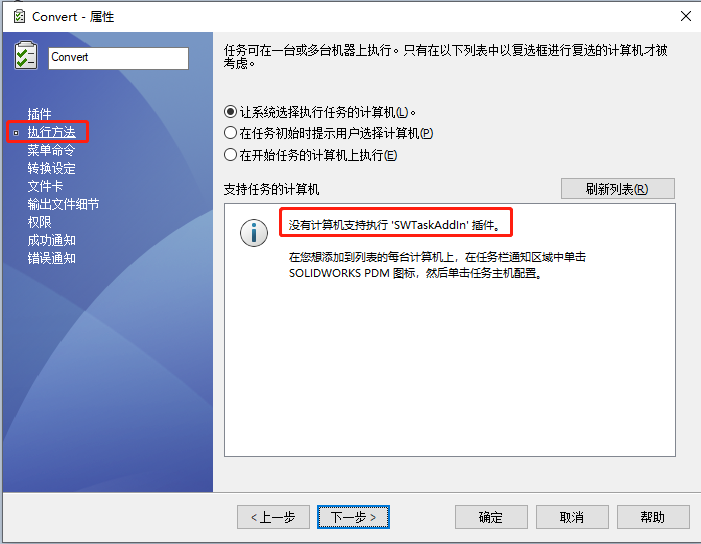

3、在“執行方法”選項頁，默認顯示是沒有設置支持任務執行的計算機，參考下圖，為此需要先設置可以執行轉換任務的計算機；
4、需選擇安裝了SOLIDWORKS CAD軟件和PDM客戶端的計算機做為執行轉換任務的計算機，用戶先在該計算機上登錄PDM客戶端，然后在計算機桌面右下角右鍵點擊PDM圖標，在彈出的菜單中選擇“任務主機配置”命令，參考下圖：

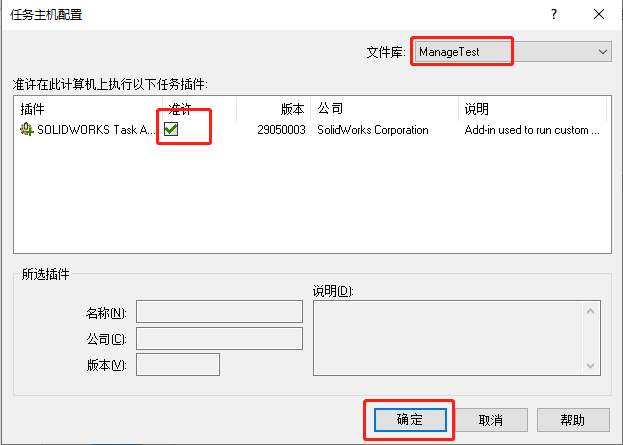

選擇“任務主機配置”命令后，彈出“任務主機配置”界面，在配置界面中，參考下圖設置，完成后點擊“確認”按鈕即可。

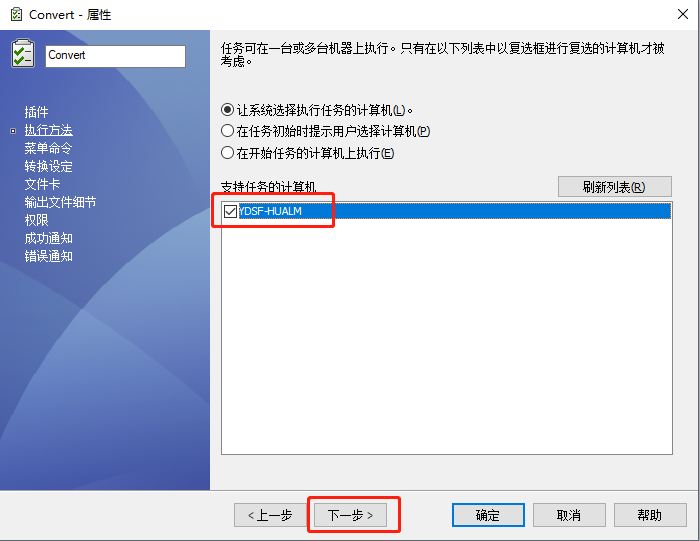

5、返回PDM管理工具Convert 屬性設置界面，在“執行方法”選項頁點擊右側的“刷新列表”按鈕，勾選所列出的計算機名稱然后點擊“下一步”，參考下圖：

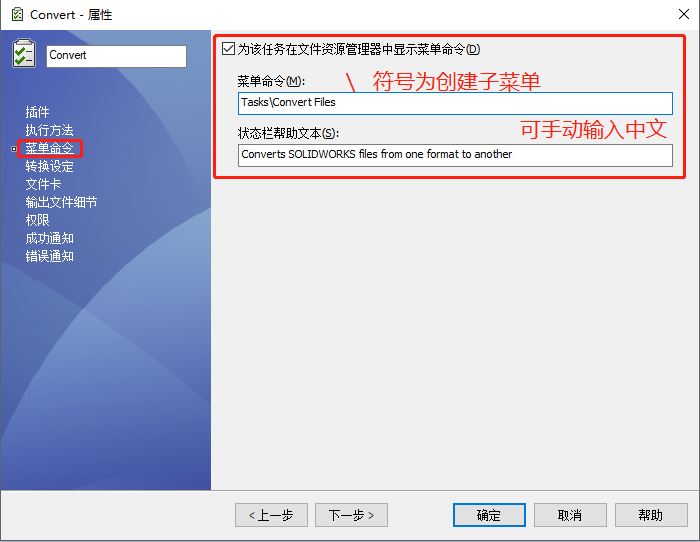

6、在點擊下一步后切換到“菜單命令”選項頁，該選項頁用于設置在PDM客戶端顯示的菜單命令，參考下圖設置：完成后點擊“下一步”；
設置完成后在PDM客戶端用戶查看的效果如下圖：

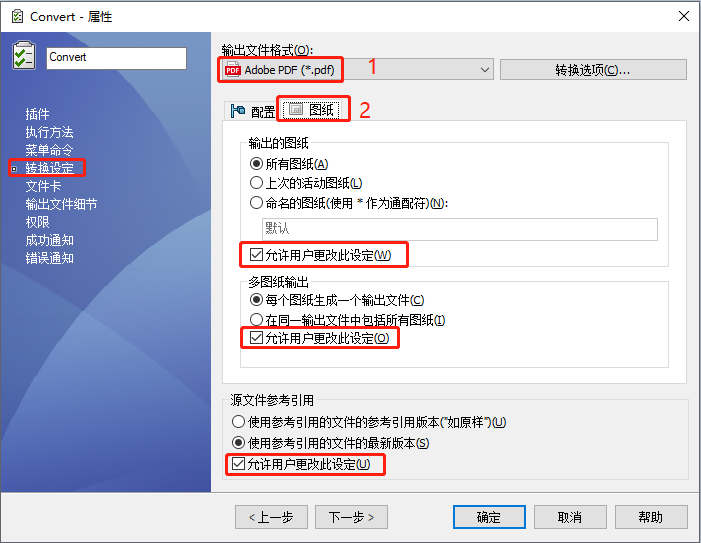

7、在“轉換設定”選項頁，選擇輸出文件格式為PDF格式，此處為圖紙轉換，為此需切換到“圖紙”設置頁，用戶可根據圖紙實際情況進行轉換設定，建議默認勾選“允許用戶更改此設定”以便使用人員可以自行調整需要轉換的文件，參考下圖：完成后點擊下一步；

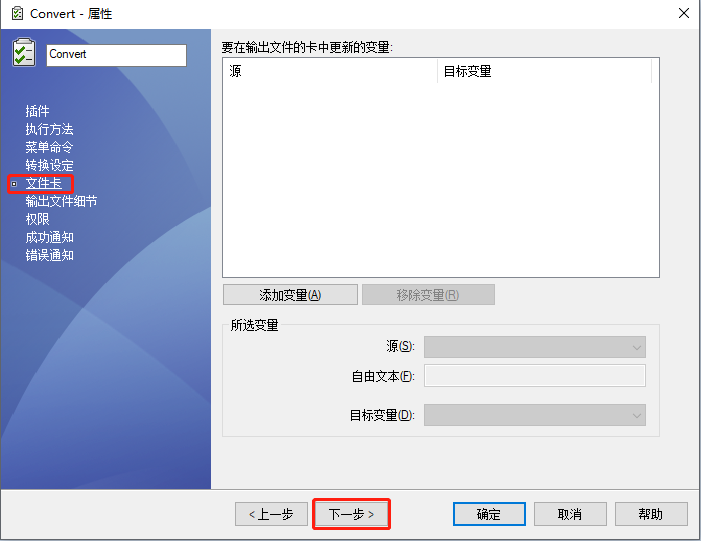

8、在“文件卡”選項頁，此選項頁默認無需設置，如需要將文件卡中的變量值(自定義屬性)進行更新，可在此進行設置，此處直接點擊下一步；

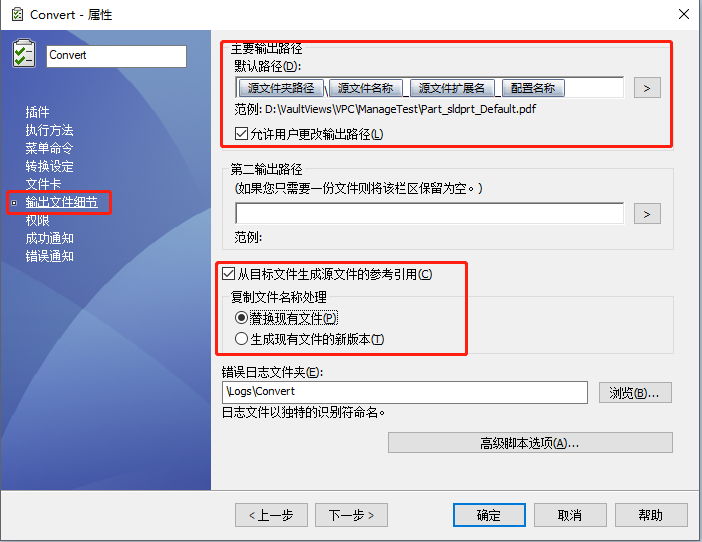

9、在“輸出文件細節”選項頁，可設定轉換后的PDF文件輸出路徑和是否生成與源圖紙的關聯參考關系。參考下圖設置：完成后點擊下一步；

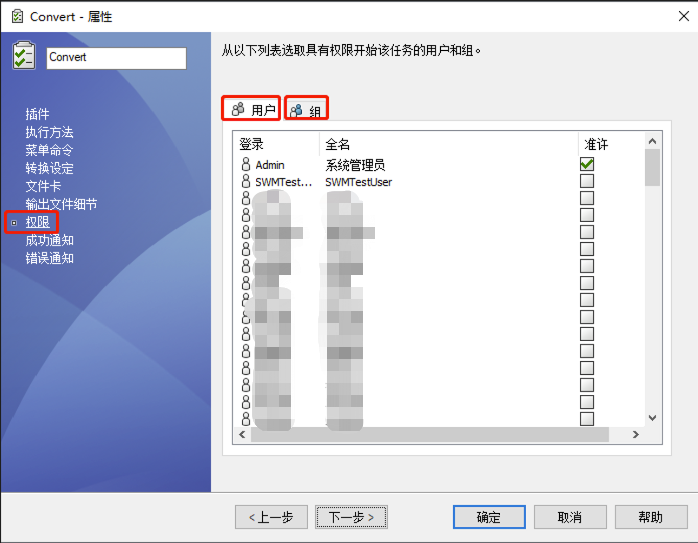

10、在“權限”選項頁，可設定允許執行此轉換任務的人員/組權限，參考下圖：用戶可根據實際情況設定；

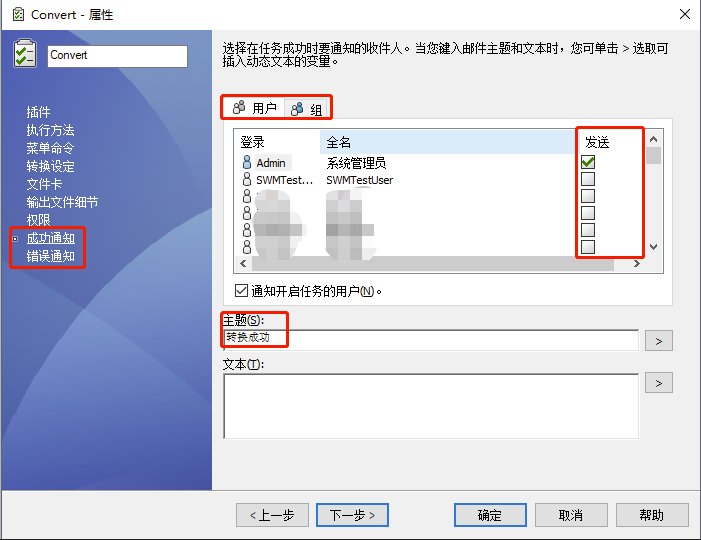

11、在“成功通知”和“錯誤通知”選項頁，可設定轉換成功/失敗通知主題及內容，如果轉換成功/失敗，用戶能夠收到對應的通知信息，完成后點擊確認即可，到此便完成轉換PDF任務的設置工作。
三、手動啟動轉換任務

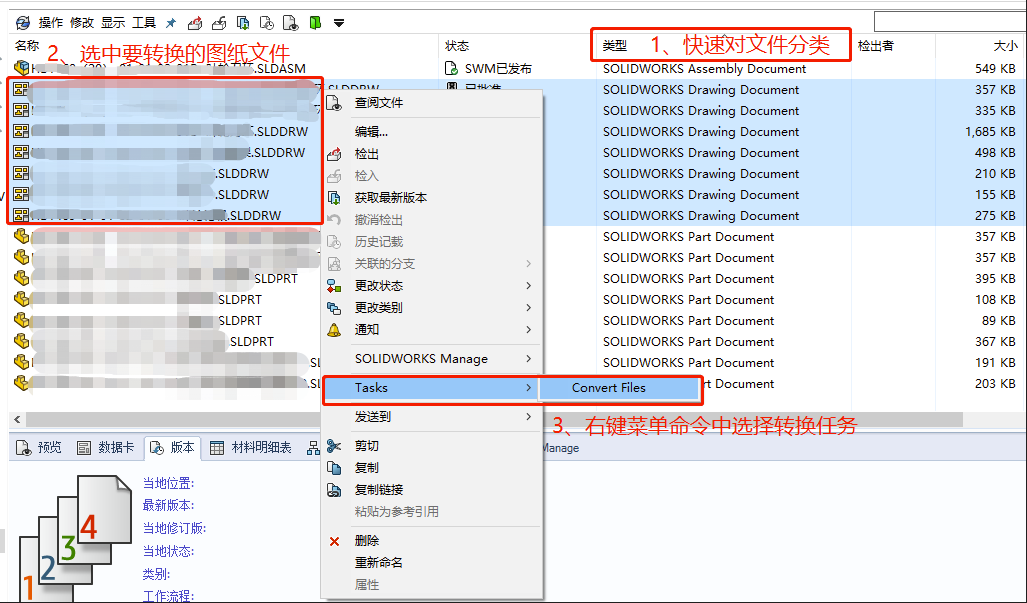

1、具備轉換任務權限的用戶在登錄PDM客戶端后，瀏覽到需要轉換成PDF文件的圖紙文件所在路徑，通過點擊列中的“類型”列，快速將文件分類，然后通過單選/多選文件的方式選定需要轉換的圖紙文件，點擊鼠標右鍵彈出菜單命令，選擇轉換PDF任務，參考下圖：
四、將轉換任務嵌入到流程

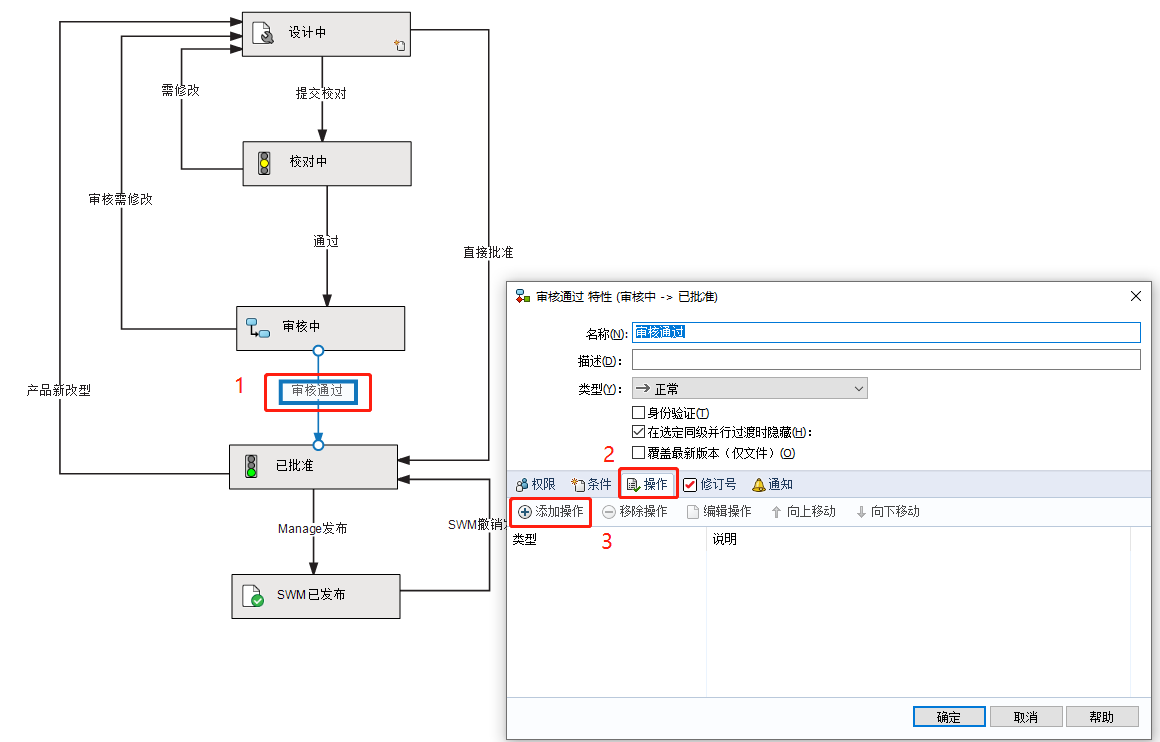

1、以管理員admin用戶登錄到PDM管理工具，展開“工作流程”中針對圖紙的審批流程，假定需要在“審核通過”后進行圖紙轉換任務，可點擊“審核通過”變換，在彈出的窗口選擇“操作”頁簽，點擊“添加操作”命令，如下圖：

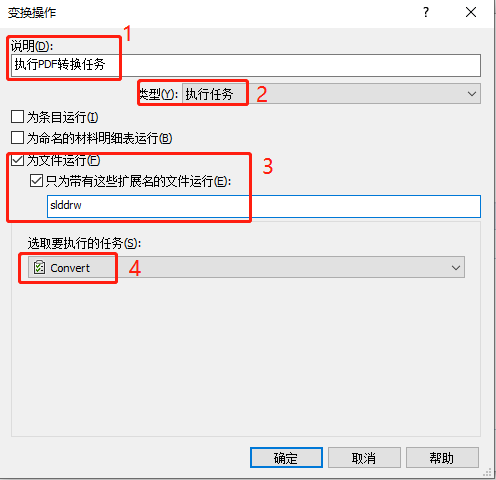

2、點擊“添加操作”后，在彈出窗口設置變換操作，參考下圖，完成后保存所修改的工作流程即可。
通過SOLIDWORKS PDM的任務功能，可將SOLIDWORKS工程圖批量轉換成PDF文件，方便研發設計部門將PDF格式設計圖紙下發到生產、制造、采購等部門。
