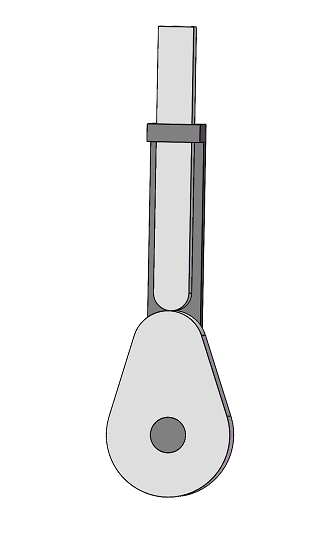

凸輪機構在機械設計中是比較常見的結構,在SOLIDWORKS中也有專門用于凸輪配合的選項，但是只能做常規凸輪的配合，例如下面這樣：

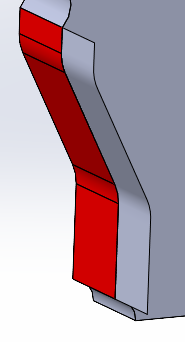

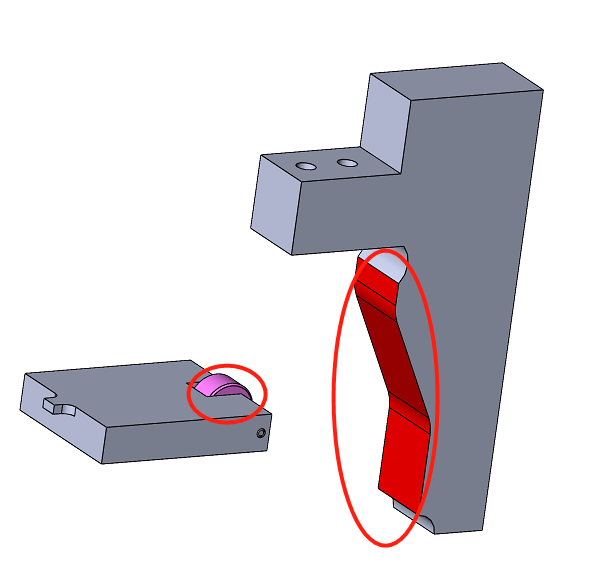

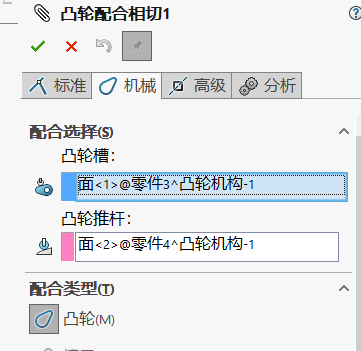

這種凸輪在配合時只需要選擇機械配合中的凸輪配合，選擇凸輪槽與凸輪推桿就可以實現凸輪配合。然而此種配合針對下面這樣的異形凸輪是無法滿足需求的。
那么這種凸輪如何進行配合呢？方法有兩種：
1. 使用相切配合

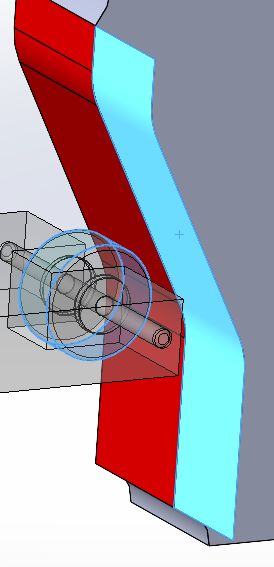

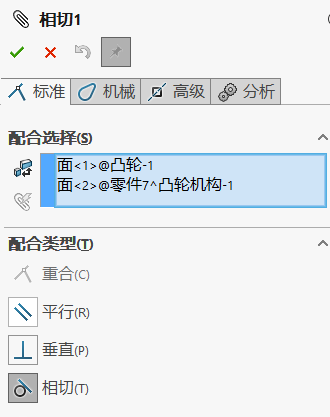

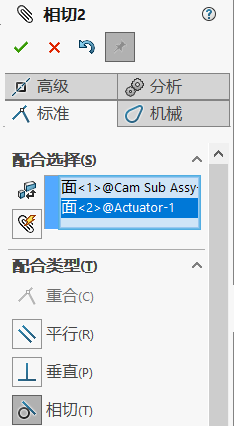

只需要在兩個接觸面上添加相切配合的約束，就能令此種的異形凸輪實現配合。
2. 使用路徑配合

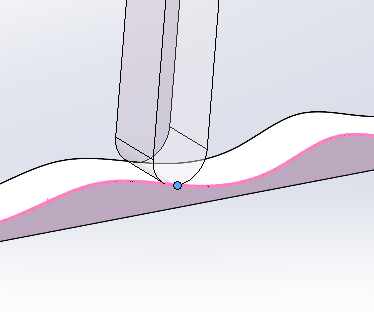

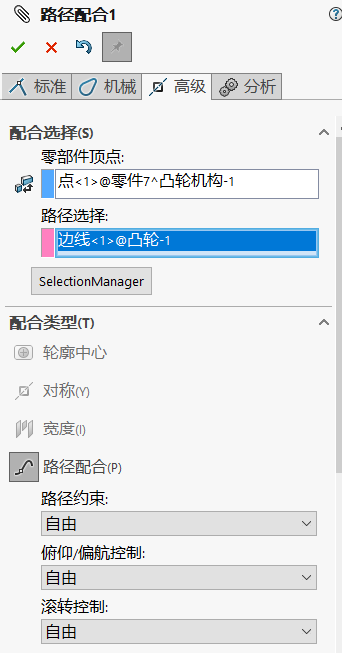

使用路徑配合也能滿足這樣的異形凸輪的配合，同樣操作也非常簡單，只需要選擇推桿的頂點，然后再選擇凸輪的邊線即可完成配合。
除了以上所說凸輪配合的形式，還有一種特殊的凸輪結構是不能使用以上方式進行配合的。

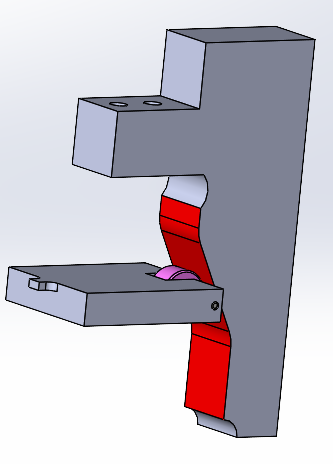

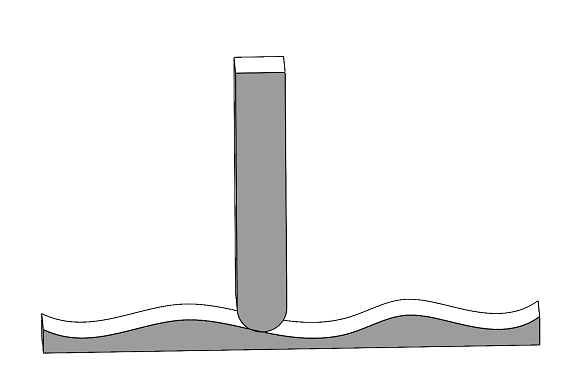

這樣的凸輪機構在配合時會稍微的麻煩一些，我們前面說過，機械里的凸輪配合只針對于常規凸輪，因此上面這類凸輪是無法通過凸輪配合進行配合的；使用相切配合由于涉及到的凸輪面不是一個連續完整的面，無法選擇，所以相切配合也不能滿足；使用路徑配合，由于推桿上是一整個的圓形結構，無法選擇頂點，因此使用路徑配合也不行。
那么對于這樣的凸輪有沒有辦法完成配合呢？答案是肯定的，其實這種機構想要完成配合也非常的簡單，只需要三步就可以完成了：

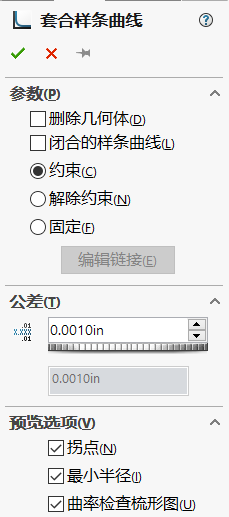

1）先將凸輪部分的多段線擬合成一條曲線 方法是運用套合樣條曲線將凸輪邊線擬合成一條線。

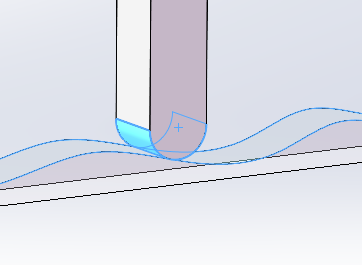

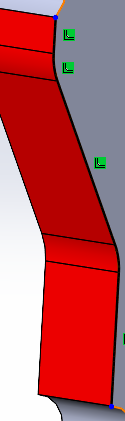

2）將配合面擬合成一個連續的曲面 方法是運用拉伸曲面做出連續的曲面，此處因?yàn)樾枰吹母逦?，故做出向外的曲面?/p>
3）通過相切配合進行凸輪配合 到這里就與前面所講的相切配合一致了，凸輪配合完成后，將曲面隱藏即可。
通過上述幾種方法，無論是常規凸輪還是異形凸輪都能快速完成配合，以后再也不用為凸輪配合所煩惱了。
