SWM中如何在報告中顯示記錄圖像

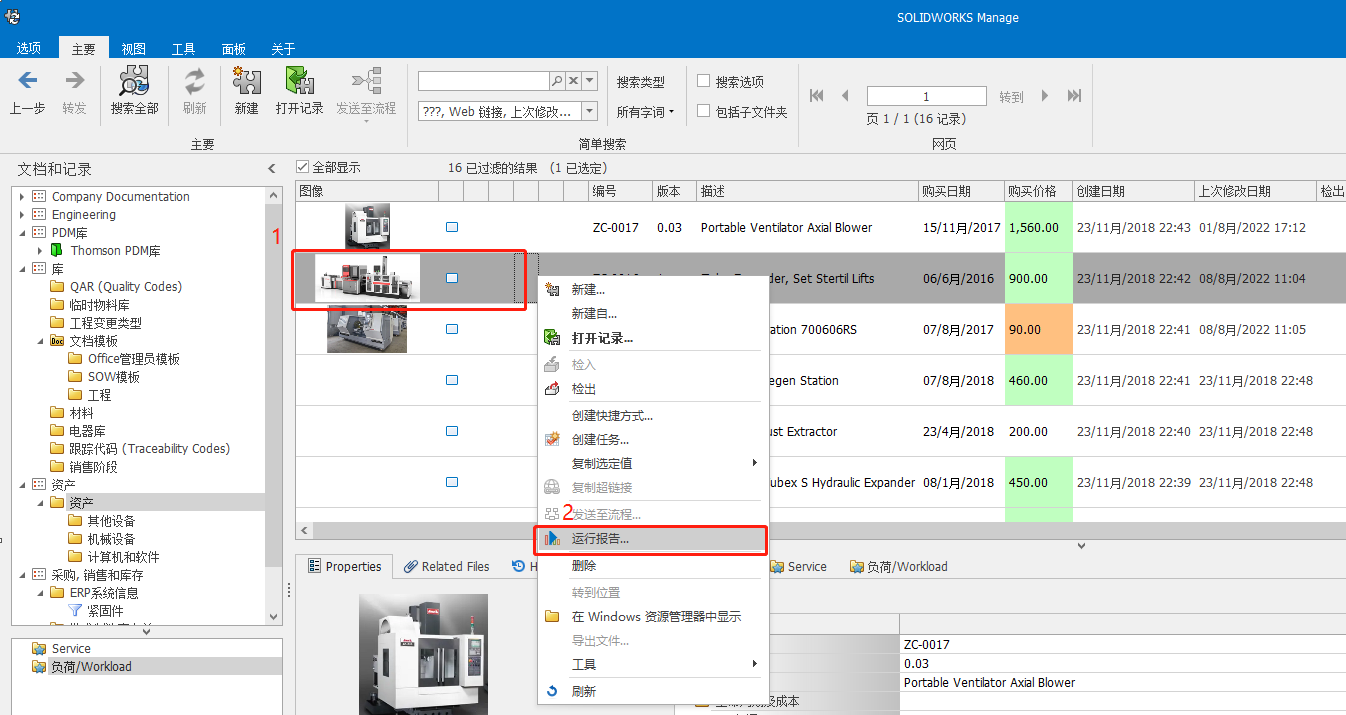

一、 以管理員賬戶登錄，在對應的記錄文件夾點擊鼠標右鍵，選擇“管理…”命令，彈窗管理窗口：
二、 在對象管理窗口中，切換到“報告”頁簽，編輯現有報告模板，如下圖所示：

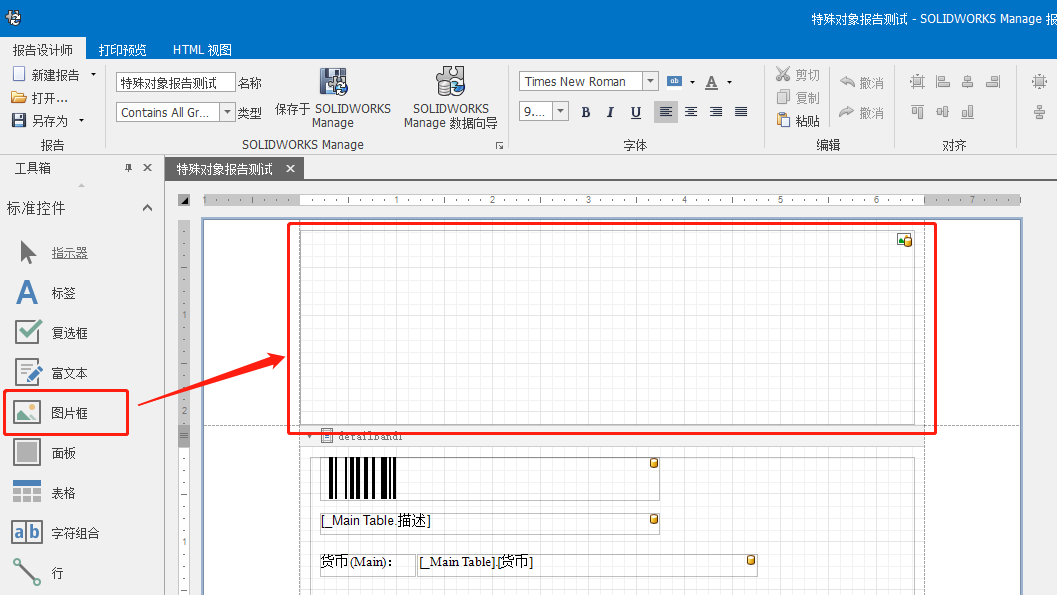

三、 在報告設計界面，從左側拖拽“圖片框”控件到報告內容編輯器中，參考下圖：

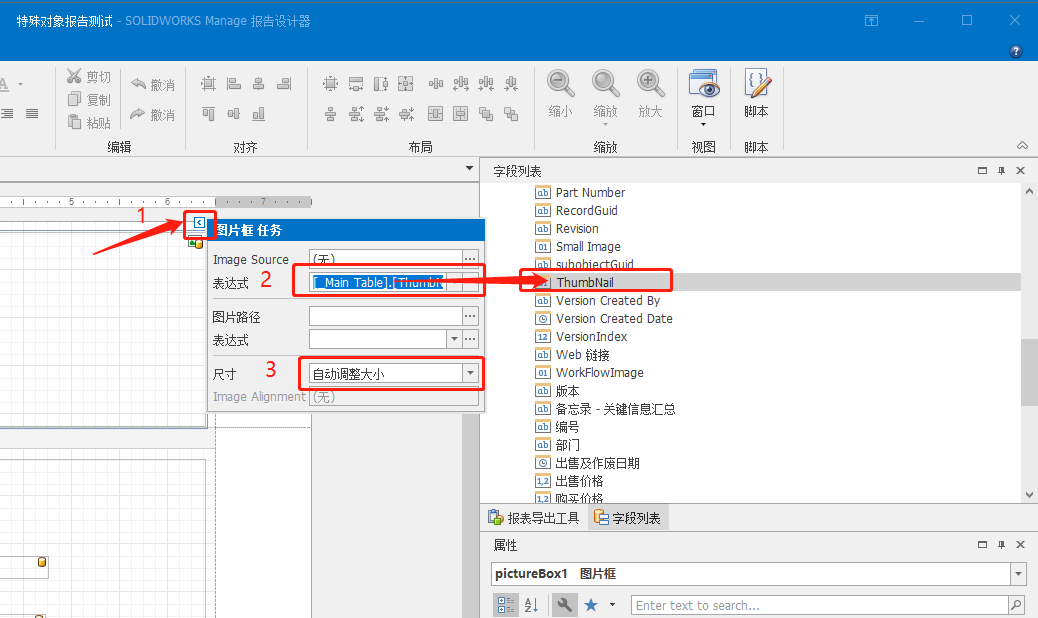

四、 完成后即可對圖片框任務屬性進行設置，因圖片所需鏈接的屬性字段為產品的圖像縮略圖，為此，需要使用到表達式“[_Main Table].[ThumbNail]”，也可在右側的“字段列表”——“_Main Table”表中選取，如下圖所示：

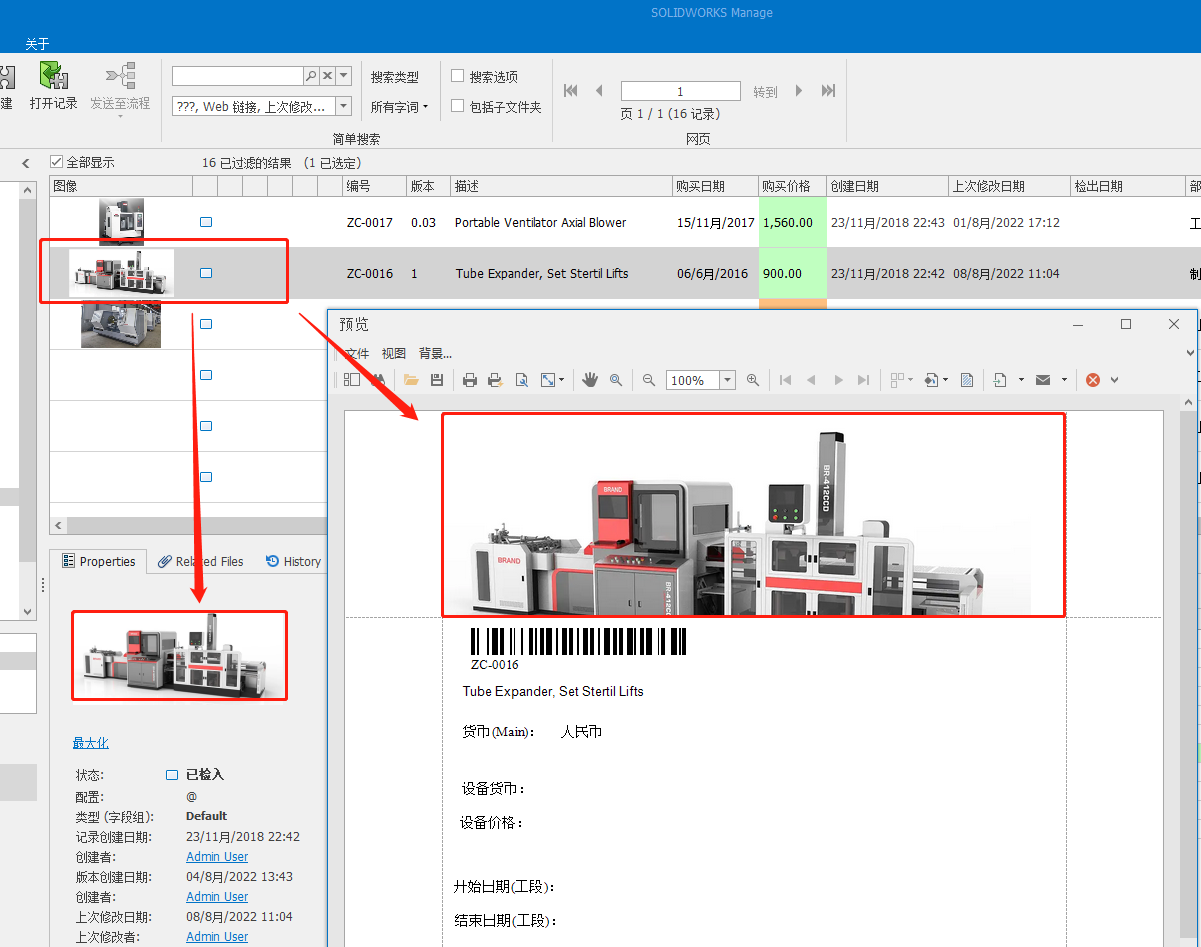

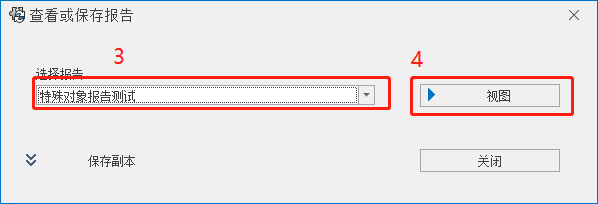

五、 完成設置后，點擊報告設計器界面頂層命令“保存于SOLIDWORKS Manage”按鈕，關閉報告設計器界面?；氐綄?duì)象管理器界面，點擊“保存”后完成在報告中顯示產品圖像的設置。實際使用效果如下圖所示：
