SOLIDWORKS Manage小TIPS-如何同步記錄到另外一個文件夾
一、同步生成記錄前提條件
1、記錄需處于同一對象環境下
例如：同處于“文檔和記錄”對象或“項目”對象中，參考下圖：
2、記錄具備一定相同的字段及屬性，而不是僅僅字段名稱相同

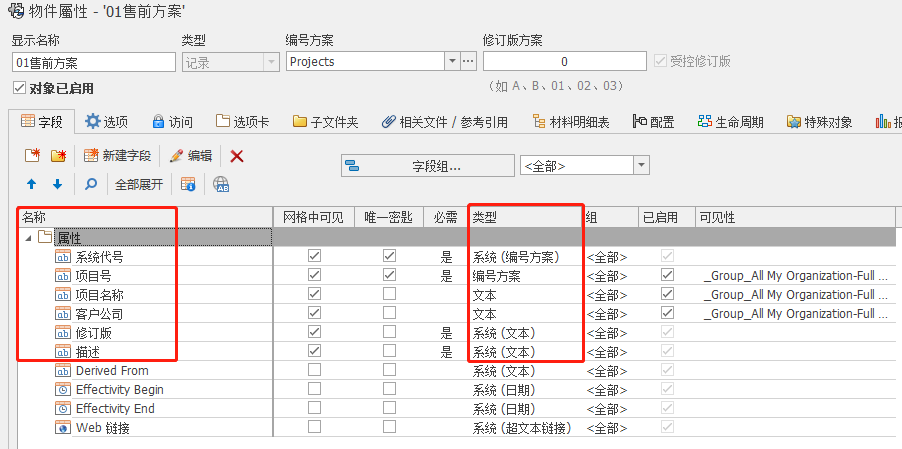

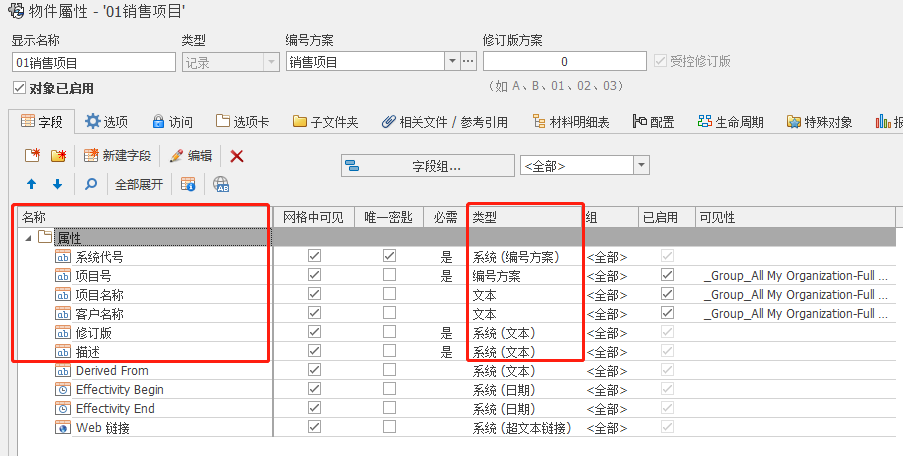

例如：“售前方案”記錄包含字段：系統代號、項目號、項目名稱、客戶名稱、描述等字段，同步生成的“銷售項目”記錄，也需要具備與“售前方案”記錄中的一項或多項相同字段。參考下圖：
二、同步操作
本同步操作是通過SW Manage流程管理中的輸出功能，在“售前方案”對象中的記錄被審批通過后，將方案記錄以復制的形式同步到“銷售項目”對象的記錄中。為此，在SWM管理端設置好了“售前方案”和“銷售項目”兩類對象的屬性后（參考上圖），需要進行流程的搭建。以下我們將對輸出流程的搭建進行介紹。
1、流程創建

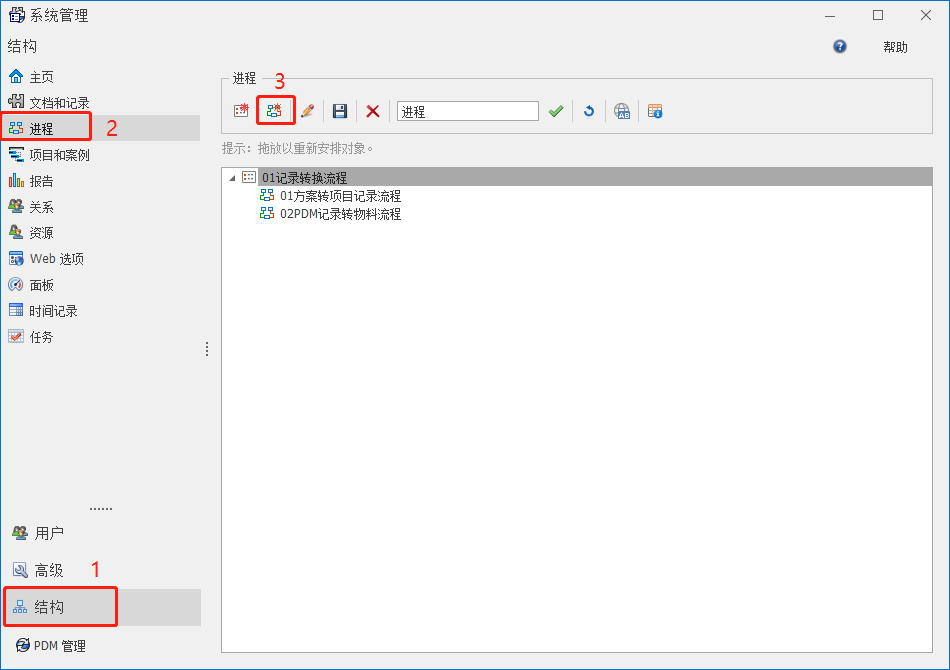

1）進入SW Manage系統管理界面，選擇界面左下角的“結構”——“進程”，進入流程創建環境，參考下圖：

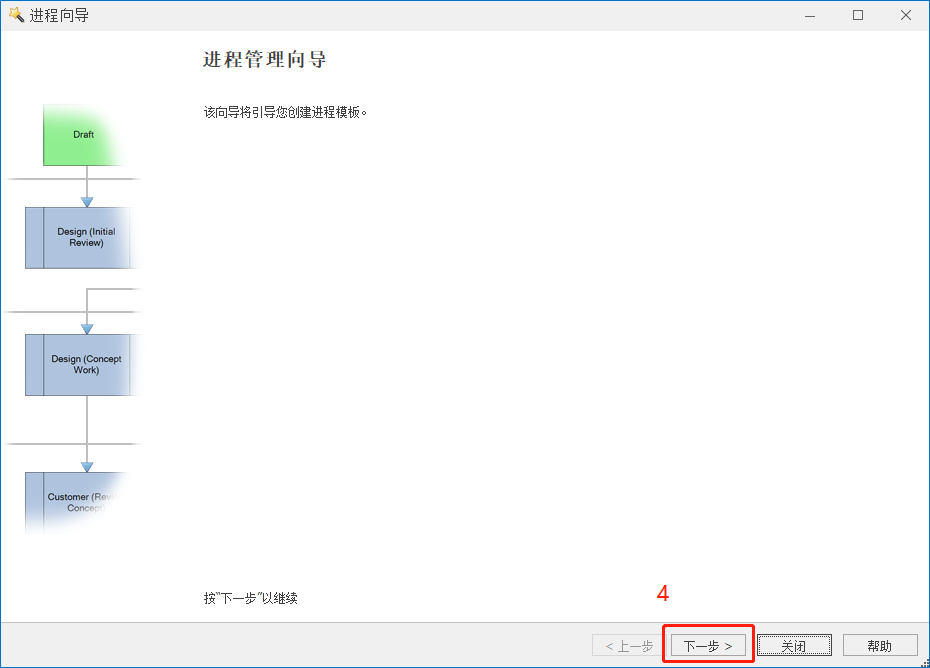

2）點擊上圖中的3后，彈出“進程向?qū)А苯缑妫苯狱c(diǎn)擊“下一步”，進入進程“主要配置”頁面。

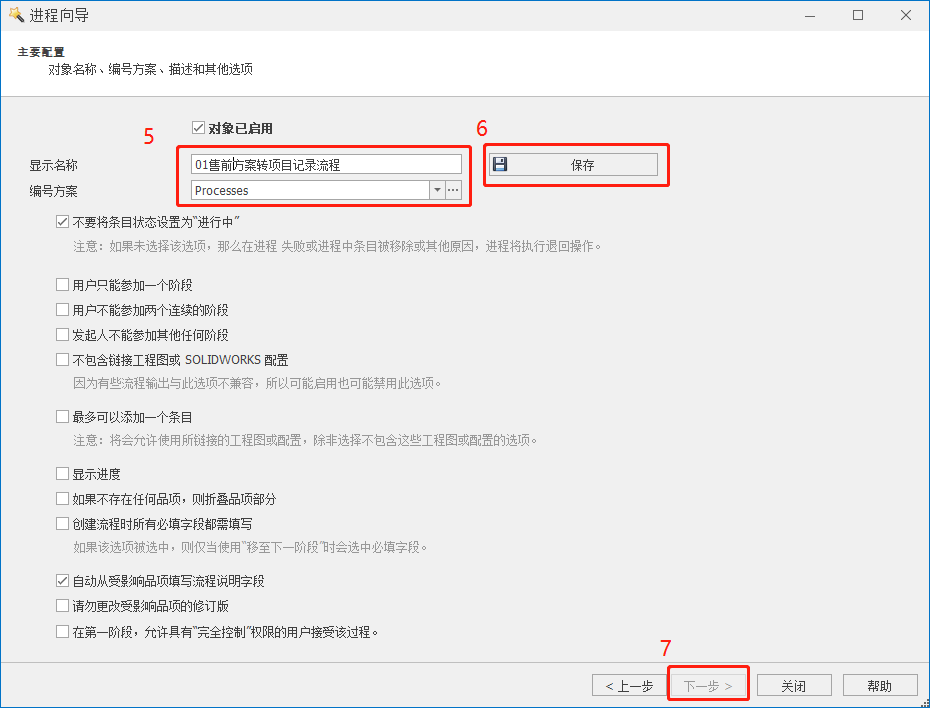

3）在進程的“主要配置”界面，可進行進程的名稱填寫以及編號方案的選擇，進程相關選項的設定等操作，在此我們僅需填寫進程名稱并選定進程的編號方案即可。設置完成后需要點擊右側的保存按鈕才能進行下一步。如下圖所示：

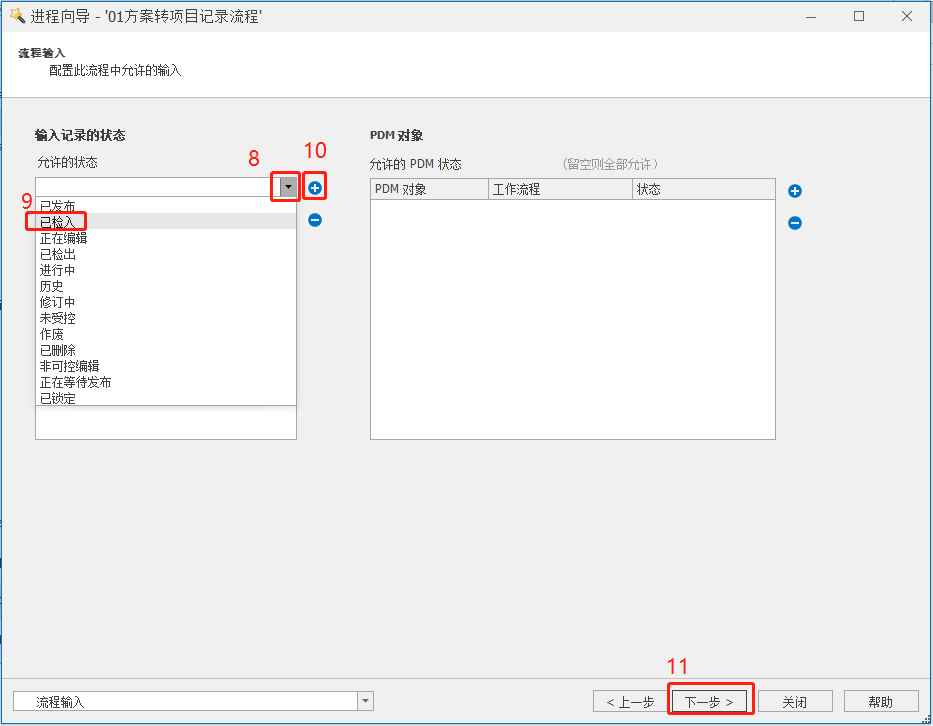

4）完成“主要配置”后，下一步進入“流程輸入”配置界面，在該配置界面，可以配置允許進入流程的記錄狀態和PDM對象狀態，在此已記錄狀態為例，我們允許“已檢入”狀態的記錄進入本流程。如下圖所示：完成后點擊下一步。

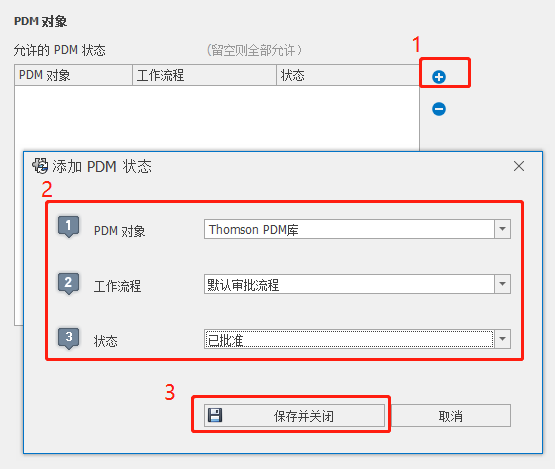

補充：如果是需要同步PDM對象，可參考下圖設置。如果考慮PDM中的模型一生成即需要同步，則可以在下圖第2步操作選擇“狀態”時，選擇“設計中”的狀態即可。

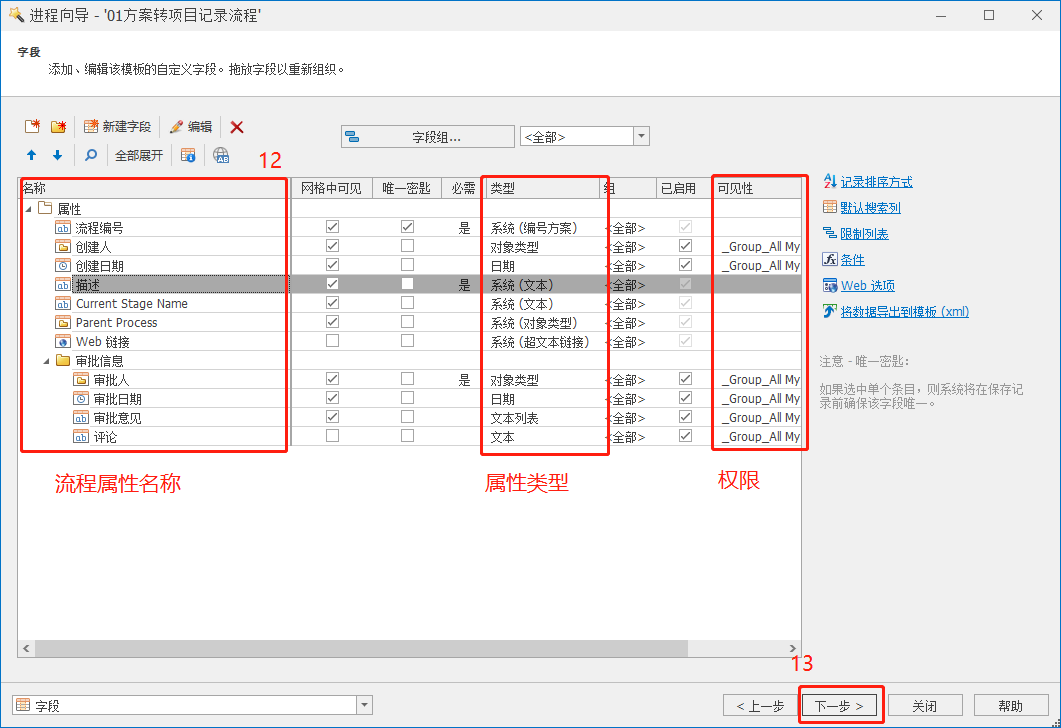

5）完成“流程輸入”后，下一步進入流程“字段”配置界面，該界面可設置與流程相關的字段、字段屬性其權限等，如流程的發起人（創建人）、審核審批人員及意見等，如下圖所示：

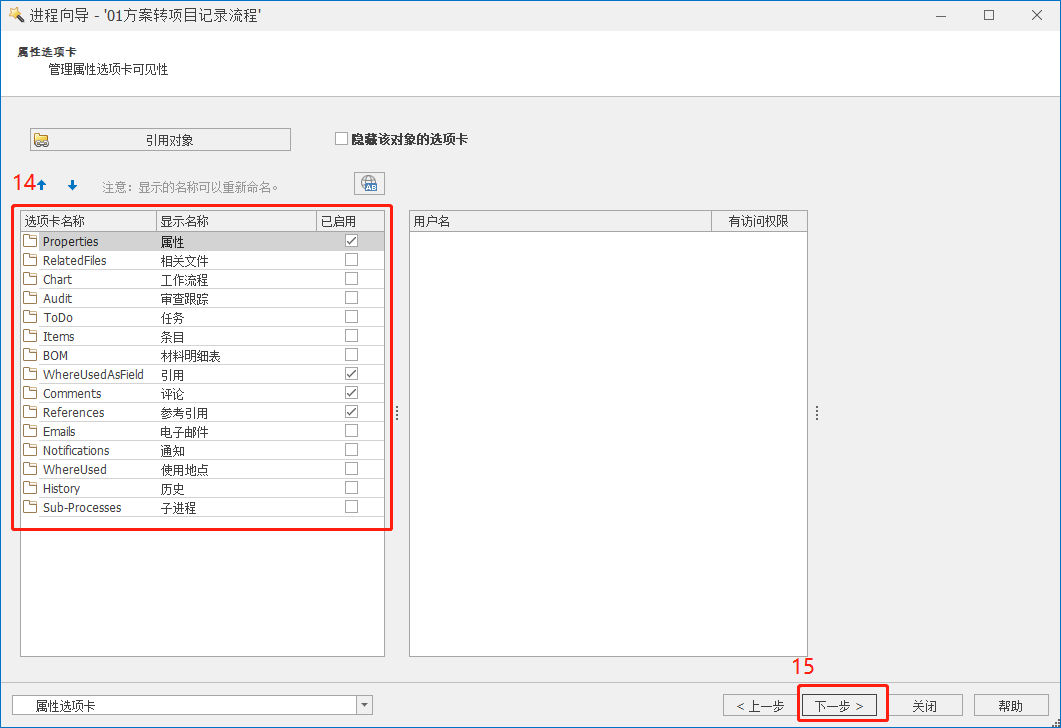

6）完成流程“字段”配置后，下一步進入流程“屬性選項卡”配置界面，用于顯示在流程記錄中可以顯示的屬性頁簽，此頁勾選需要顯屬性頁簽即可，如下圖：

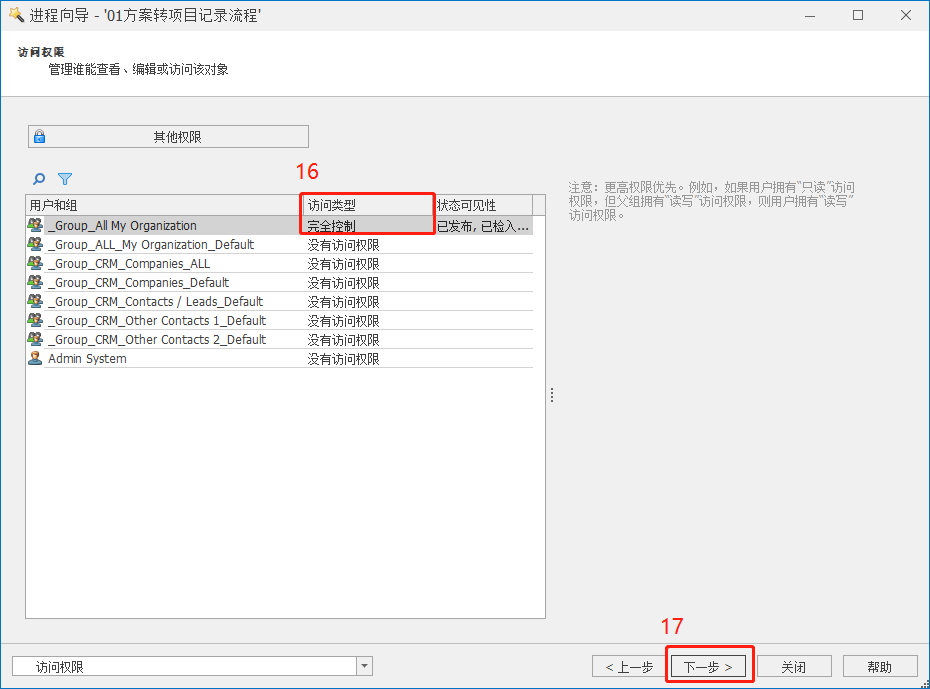

7）完成流程“屬性選項卡”配置后，下一步進入流程“訪問權限”配置界面，此處默認所有人員可訪問該流程，如下圖：

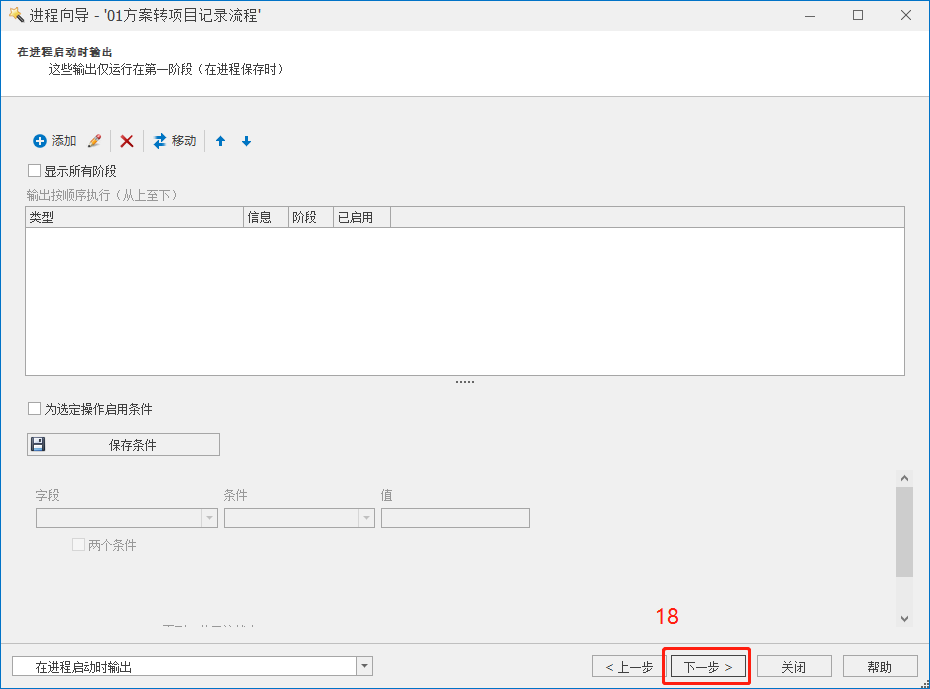

8）完成流程“訪問權限”配置后，下一步進入“在進程啟動時輸出”配置界面，因啟動流程時無需輸出，在此配置頁面可直接點擊下一步。

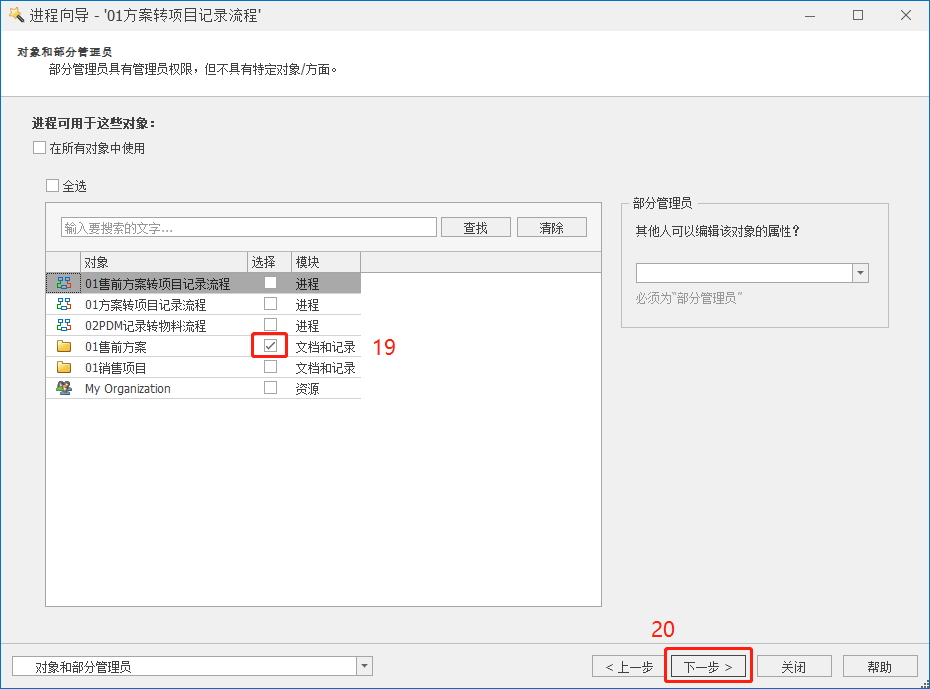

9）完成“在進程啟動時輸出”配置后，下一步進入“對象和部分管理員”配置界面，該頁面可設置本流程能夠在哪些對象中起作用，此處我們設置流程起作用的對象為“售前方案”，如下圖所示：

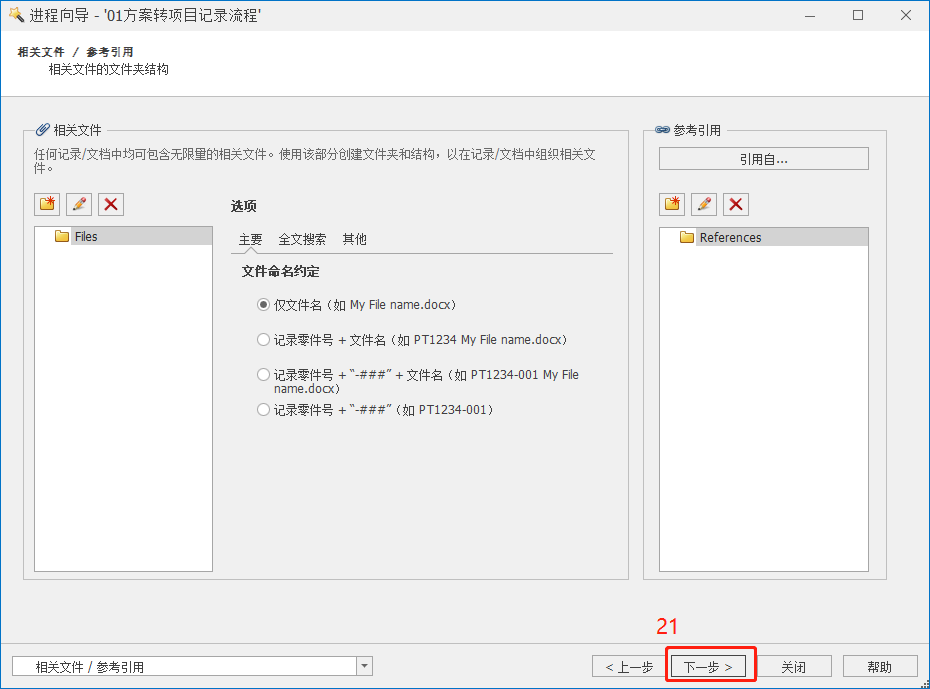

10）完成“對象和部分管理員”配置后，下一步進入“相關文件/參考引用”配置界面，該配置默認即可。

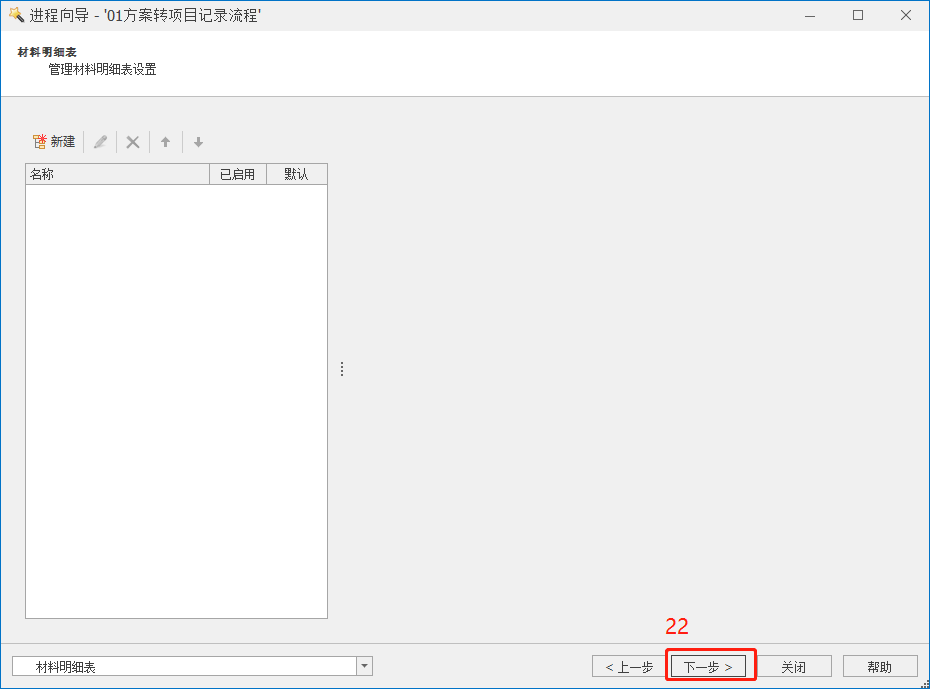

11）完成“相關文件/參考引用”配置后，下一步進入“材料明細表”配置界面，該配置默認即可。

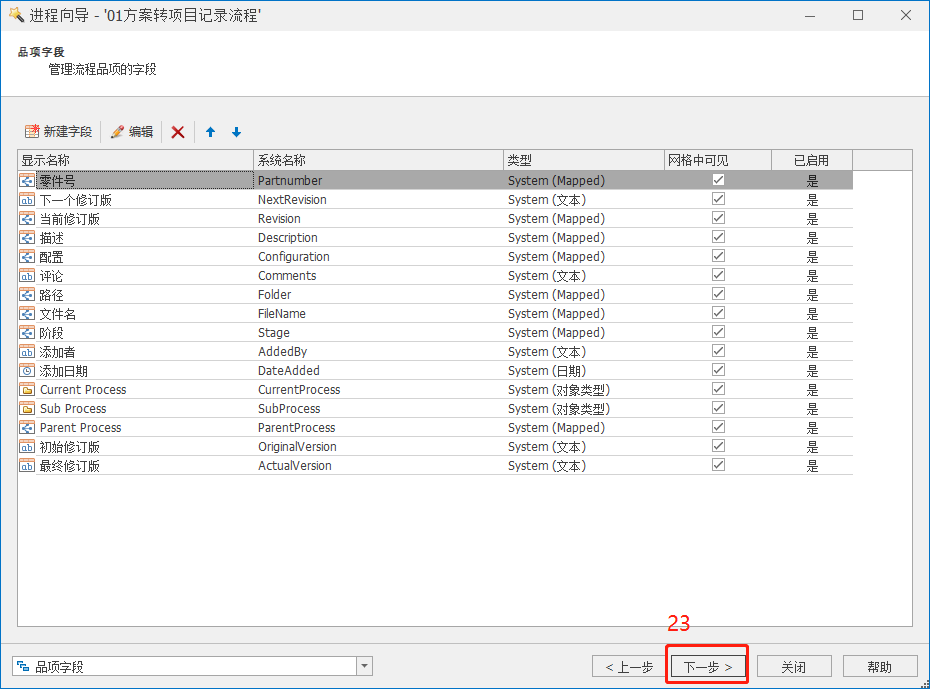

12）完成“材料明細表”配置后，下一步進入“品項字段”配置界面，品項字段是僅在流程中顯示的其它字段，用于提供僅適用于流程級別的信息。此處直接下一步即可。

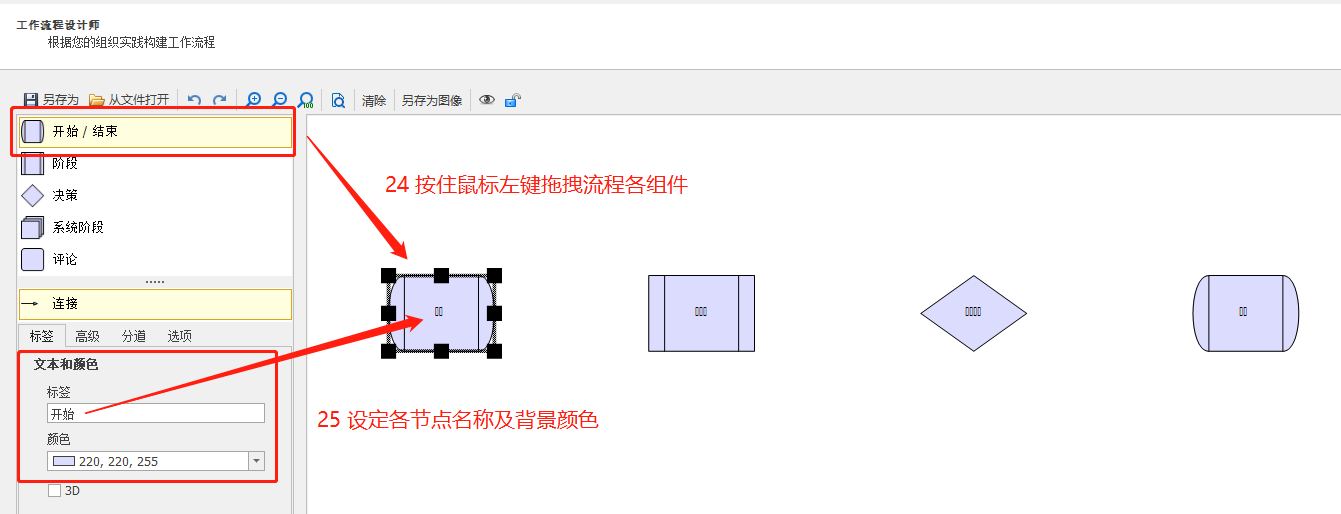

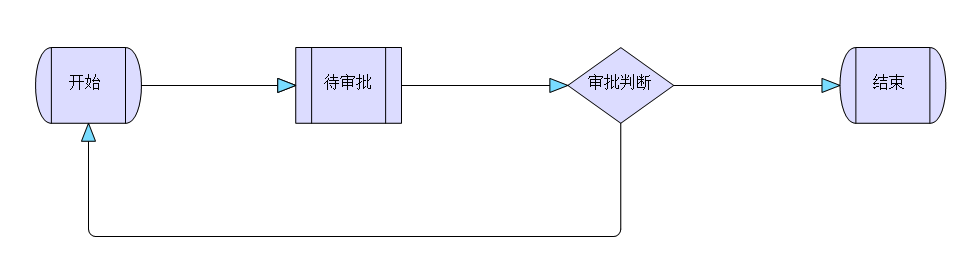

13）完成“品項字段”配置后，下一步進入“工作流程設計師”配置界面，該界面用于搭建用于審核記錄的流程，參考下圖完成流程的搭建，完成后下一步。

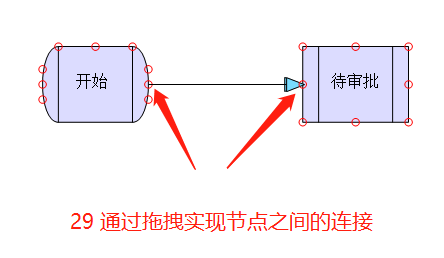

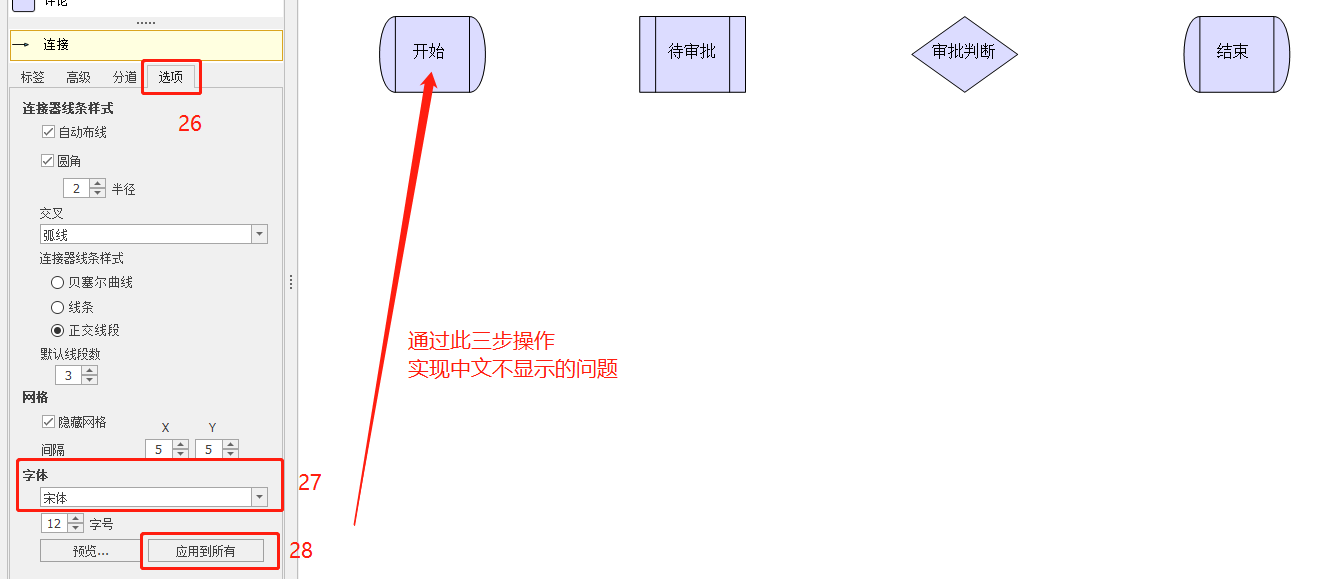

參考上圖，完成節點的布置操作，然后對各個節點進行連接。將鼠標移動到節點附近，會出現紅色圓圈，鼠標變成手指圖標，使用鼠標左鍵按住其中一個方向的紅圈，拖拽其到另外一個節點的紅圈，直至鼠標出現手指圖標，即可放置連接。參考下圖：
完成連接后的效果如下圖所示：

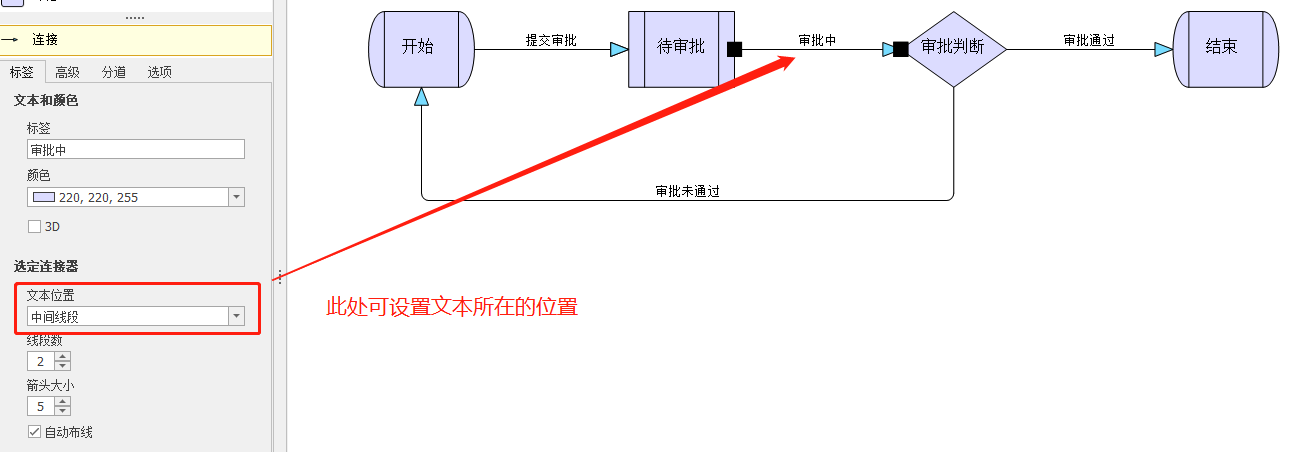

完成連接后，可直接對各連接線雙擊鼠標進行命名。如下圖所示：
14）完成“工作流程設計師”配置后，下一步進入“工作流程屬性”配置界面，該界面用于對上一步中搭建的流程中的各個節點設置屬性。
14.1）“開始”節點屬性配置

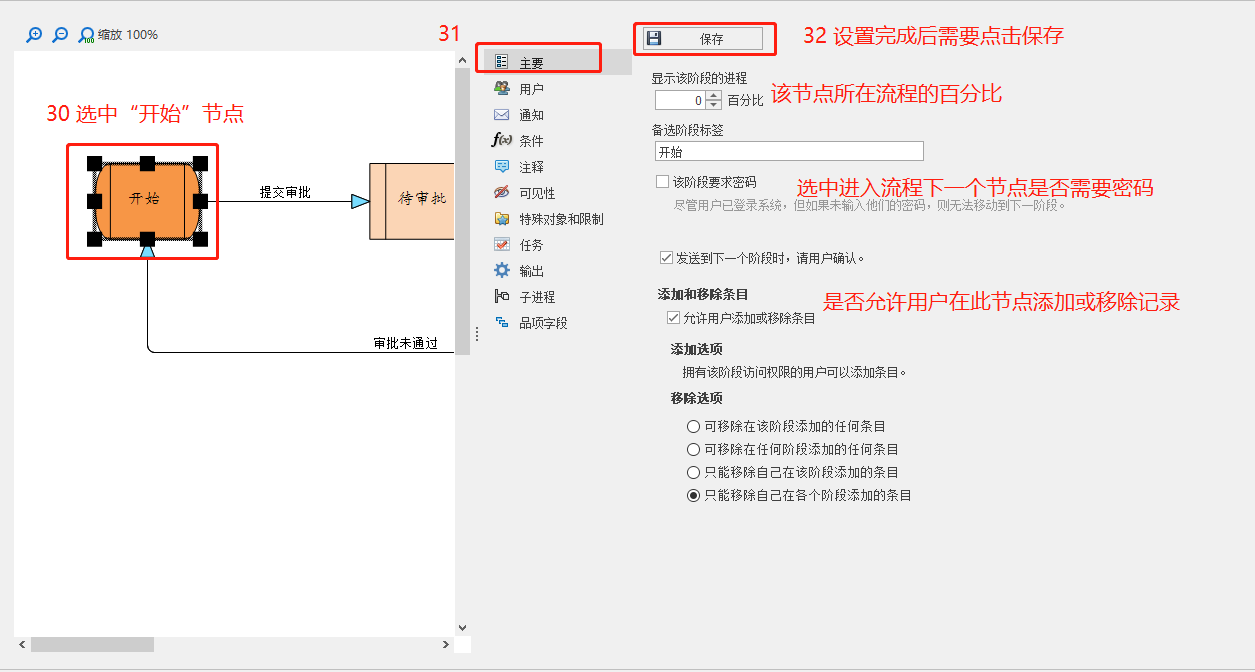

“開始”節點主要屬性配置，參考下圖：
“開始”節點用戶權限配置，參考下圖：

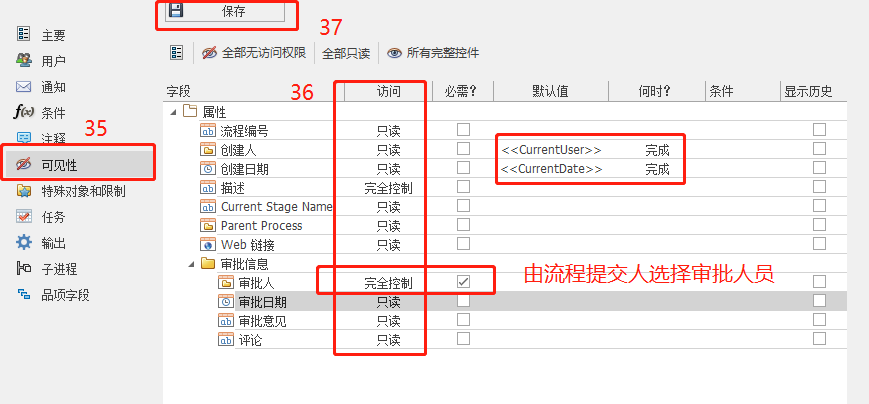

“開始”節點可見性配置，參考下圖：（通知、條件、注釋可暫不配置）

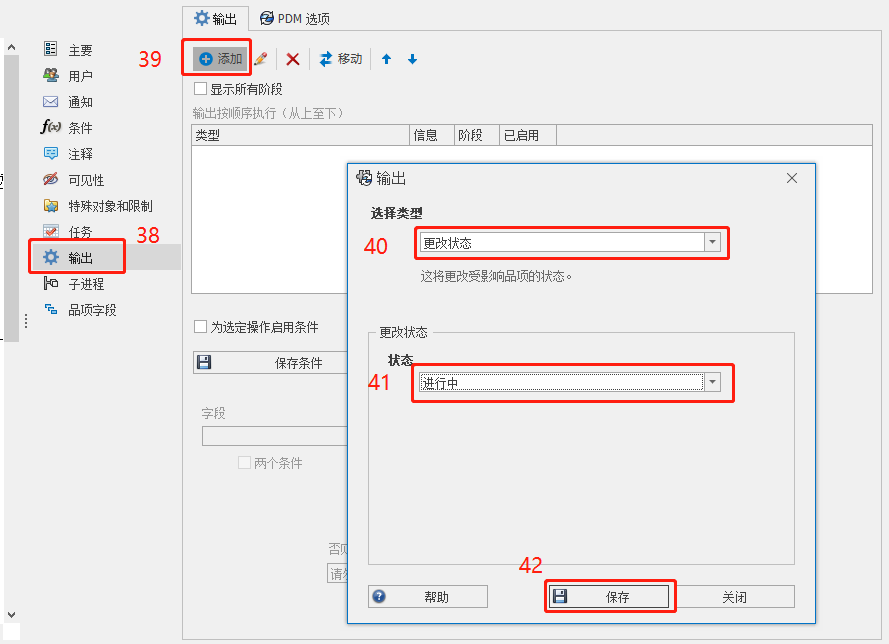

“開始”節點輸出配置，參考下圖：（此處無特殊對象和限制、任務配置）
此處無需對“子進程”和“品項字段”進行設置。在完成“輸出”設置后，可切換到“待審批”節點進行配置。
14.2）“待審批”節點配置

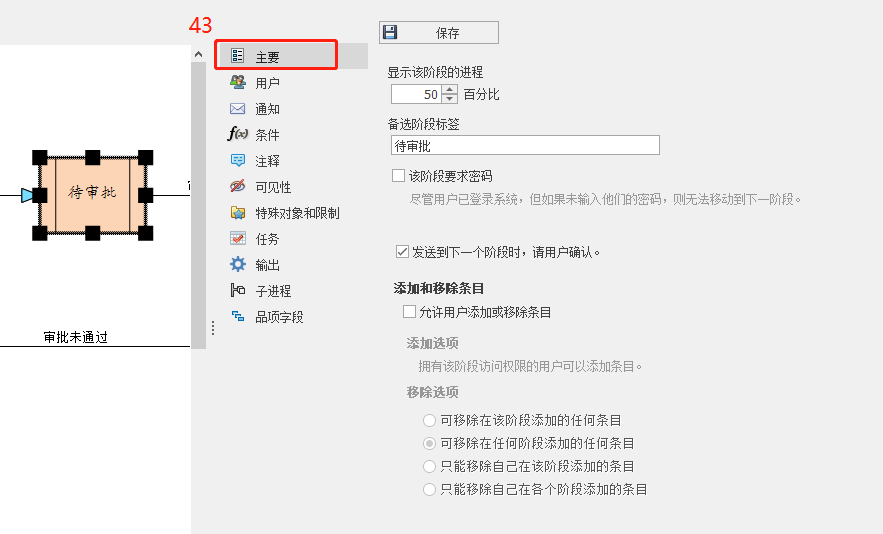

“待審批”節點主要屬性配置，參考下圖：

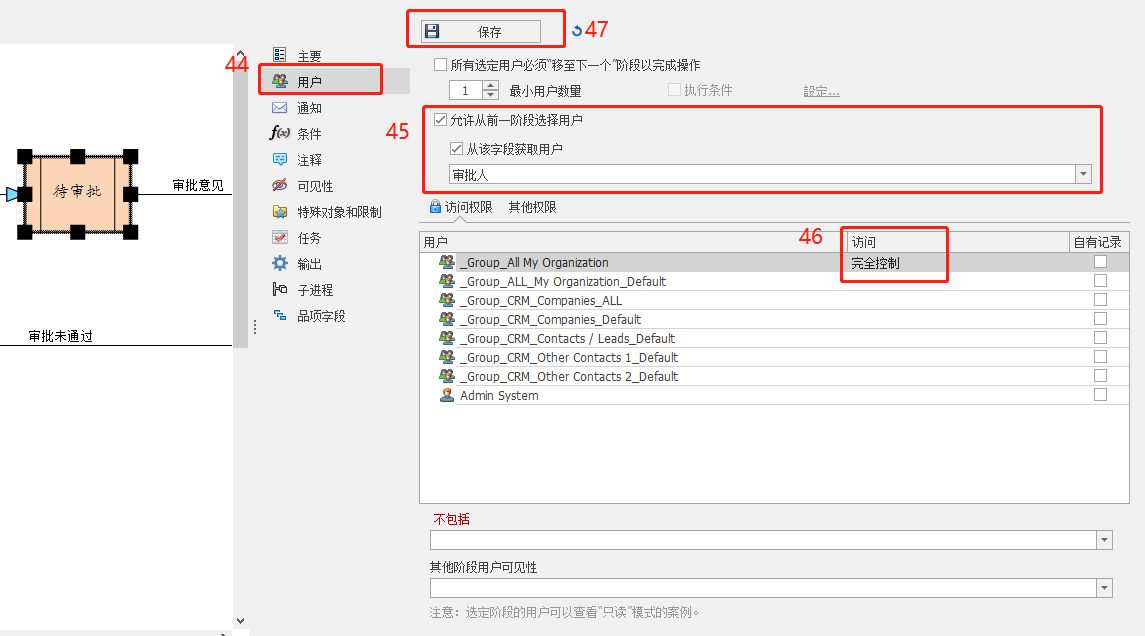

“待審批”節點用戶權限配置，參考下圖：

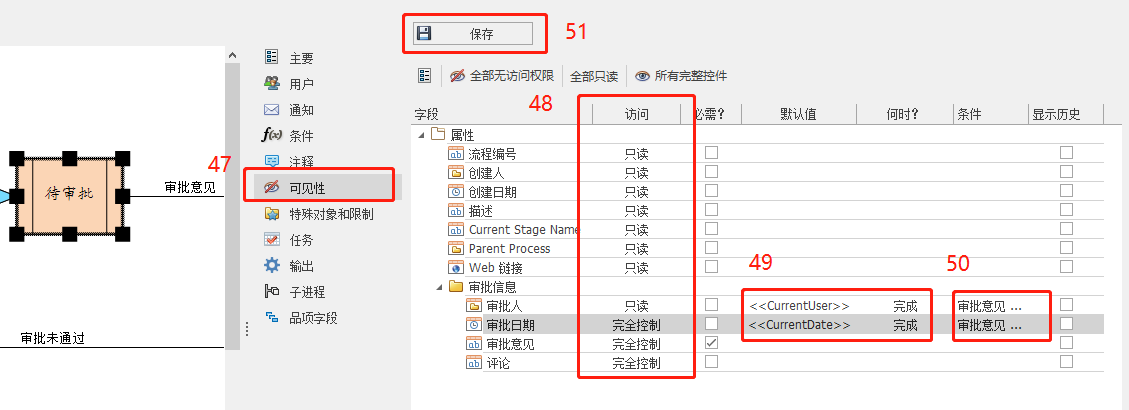

“待審批”節點通知、條件、注釋此處可不用配置，直接進行可見性配置，參考下圖：
在上一步點擊完“保存”按鈕后，“待審批”節點的設置基本完成。
14.3）“審批判斷”節點配置

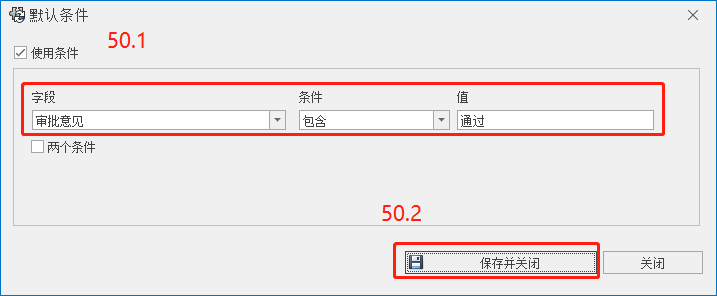

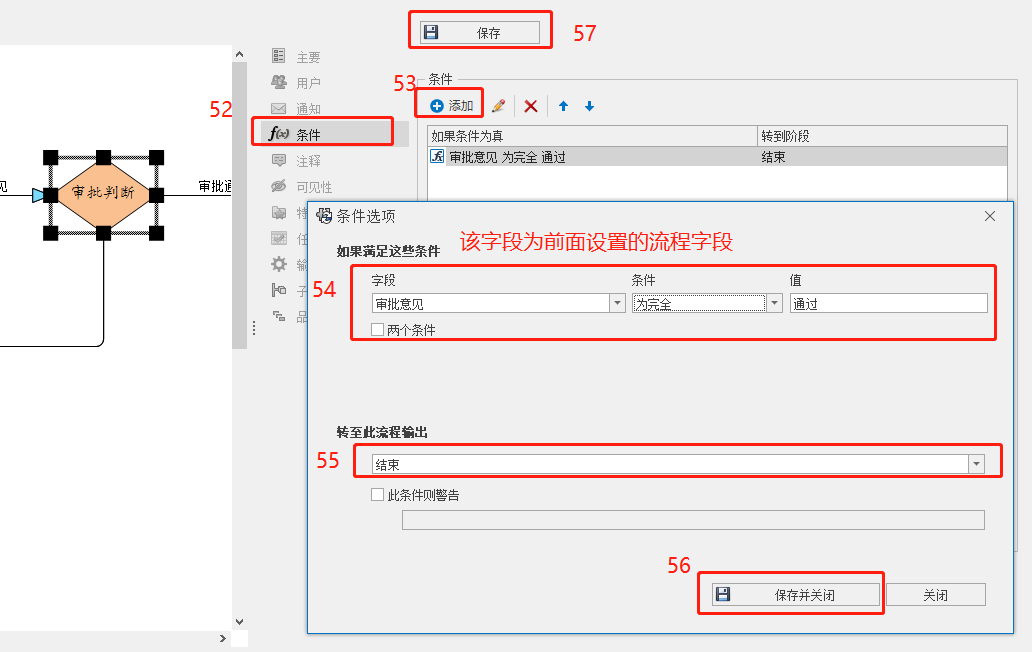

“審批判斷”節點為條件判斷節點，為此只需要進行“條件”配置即可，參考下圖：
14.4）“結束”節點配置

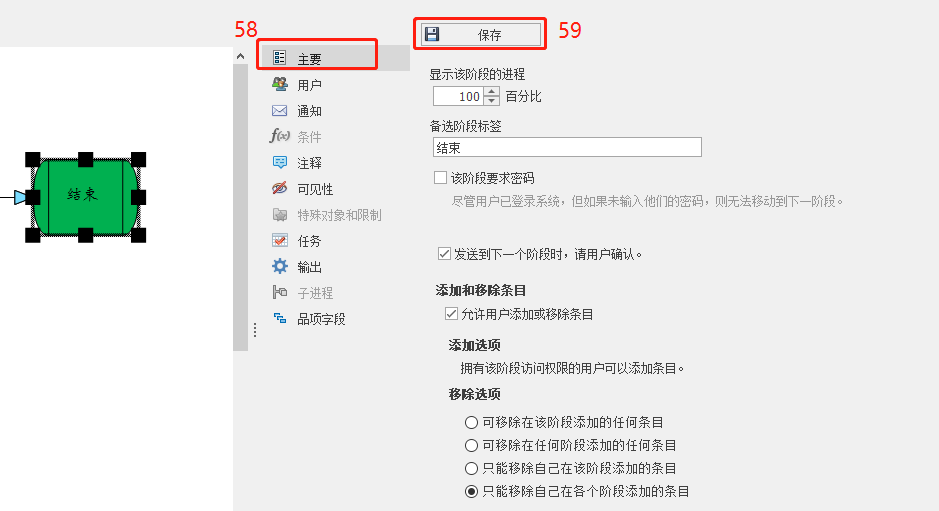

“結束”節點主要屬性配置，參考下圖：因流程到此已經結束，為此設置該階段的進程百分比為100%。在此節點需要對此流程添加記錄，可勾選允許用戶添加或移除條目。

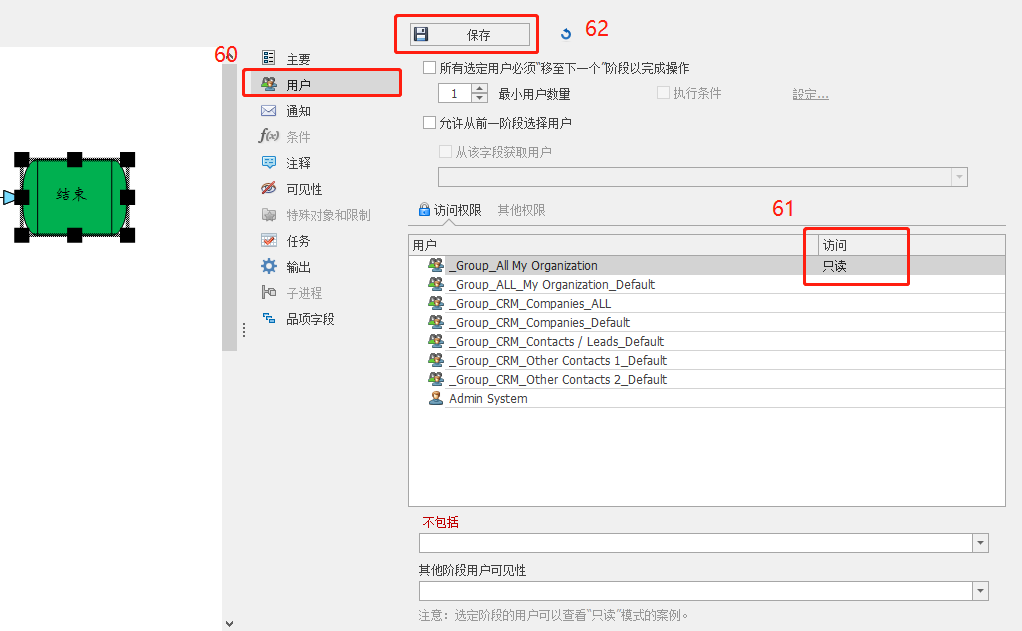

“結束”節點用戶權限配置，參考下圖：在該節點，記錄已經通過審批，流程記錄也已經完成，為此設置所有用戶的訪問權限為“只讀”權限。

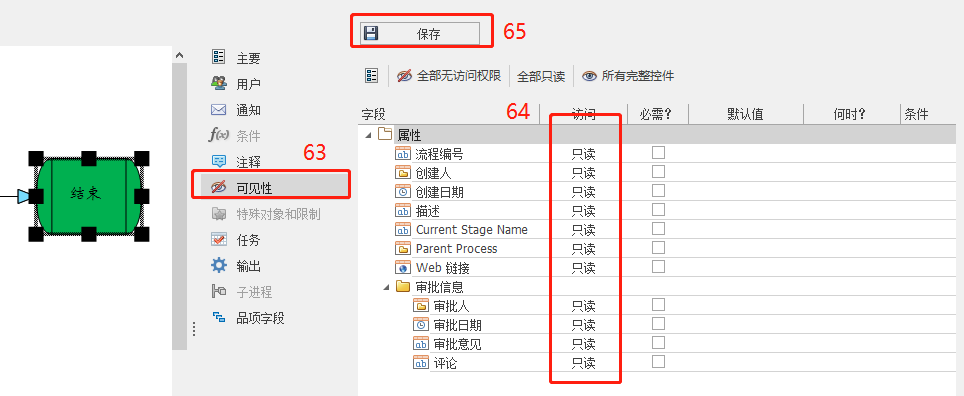

“結束”節點通知、注釋在此無需進行配置，直接進行可見性配置即可，參考下圖：因?yàn)樗械淖侄味家呀?jīng)賦值，完成流程后，所有的屬性應該為只讀屬性，無法修改。

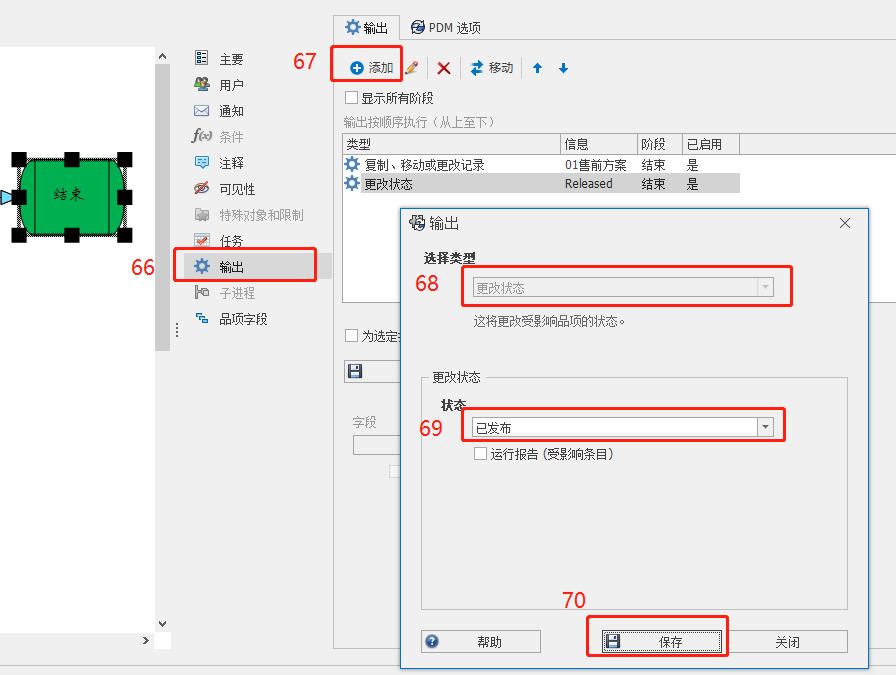

“結束”節點任務在此也無需進行配置，只需配置輸出即可，因?yàn)榱鞒桃呀?jīng)結束，在此需配置“更改狀態”輸出，將通過流程的記錄狀態設置為“已發布”狀態。參考下圖：

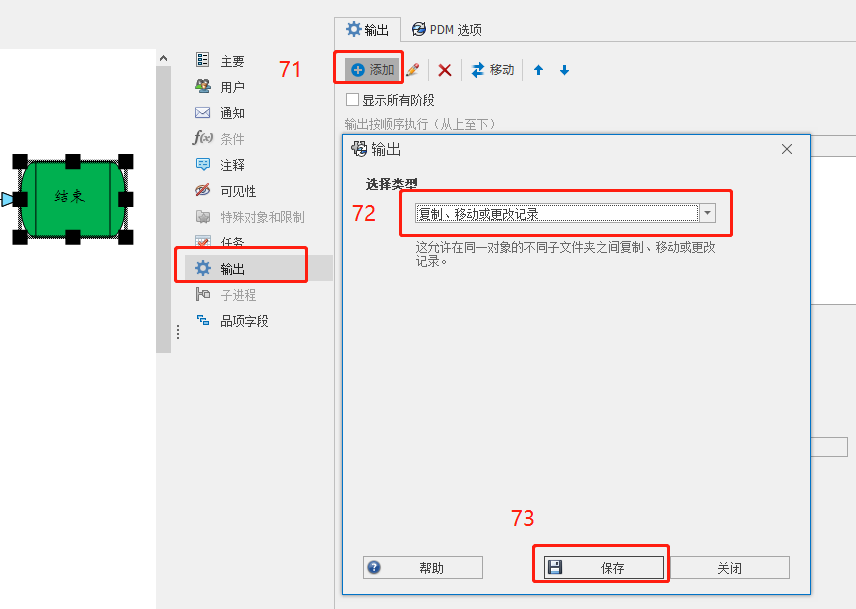

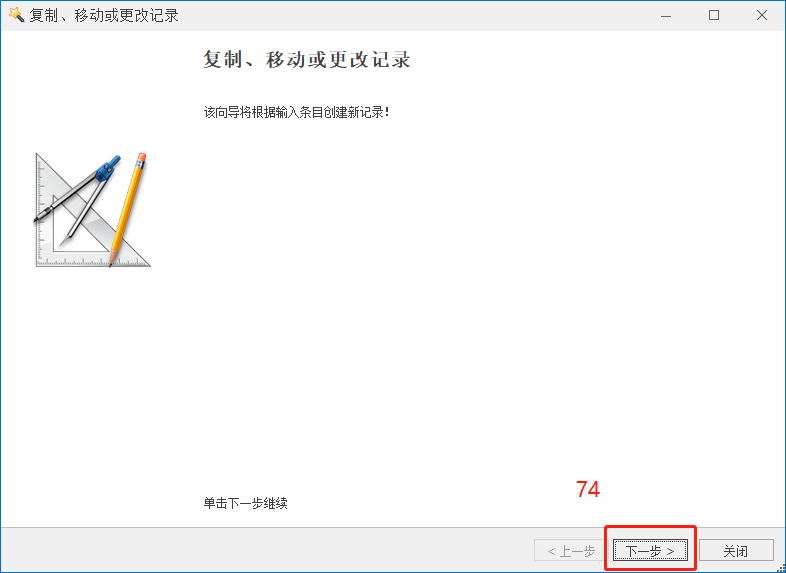

在配置完成“更改狀態”后，還需要設置“復制、移動或更改記錄”輸出，此設置實現了記錄的同步復制。操作步驟參考下圖：

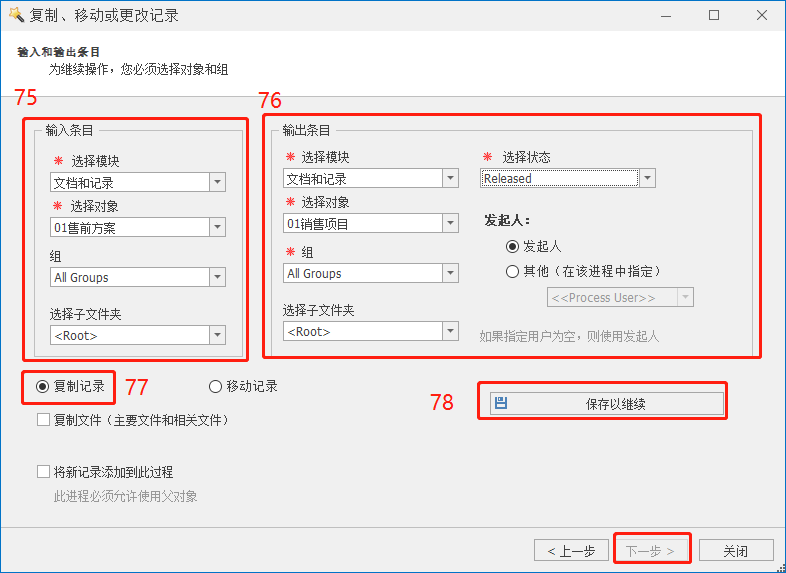

在進入“復制、移動或更改記錄”的“輸入和輸出條目”窗口后，需要設置“輸入”的記錄以及“輸出”的記錄所在位置、對象等信息，如下圖所示：本示例中我們將復制“01售前方案”中通過審批流程的記錄到“01銷售項目”對象中。在點擊“保存以繼續”按鈕后，“下一步”按鈕激活。

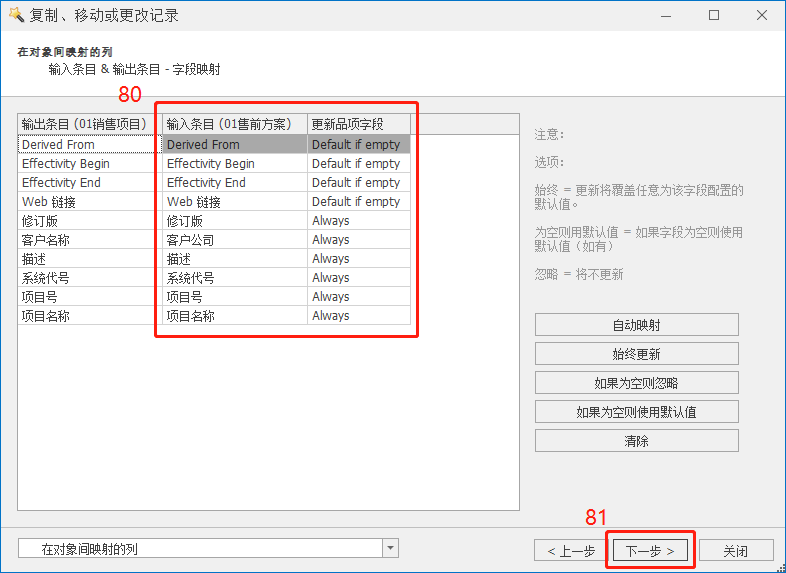

在點擊“下一步”按鈕后，進入“在對象間映射的列”設置界面，此處用于設置兩個對象間屬性字段的映射。如下圖所示：左側輸出條目“銷售項目”對象中的字段是固定的，中間輸入條目“售前方案”對象中的字段可選，需要選擇與“銷售項目”對象中一一對應的字段。右側“更新品項字段”可設置對象字段更新的方式。

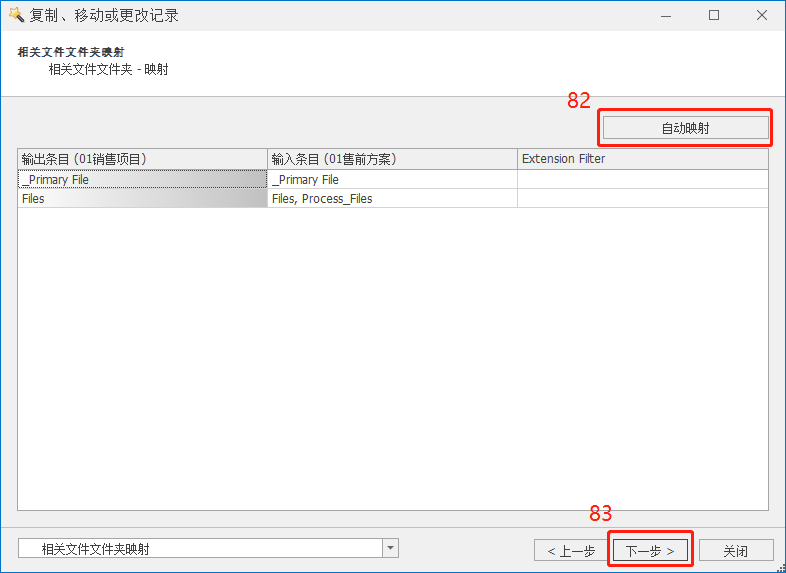

在點擊“下一步”按鈕后，進入“相關文件文件夾映射”設置界面，此處點擊自動映射即可。如下圖：

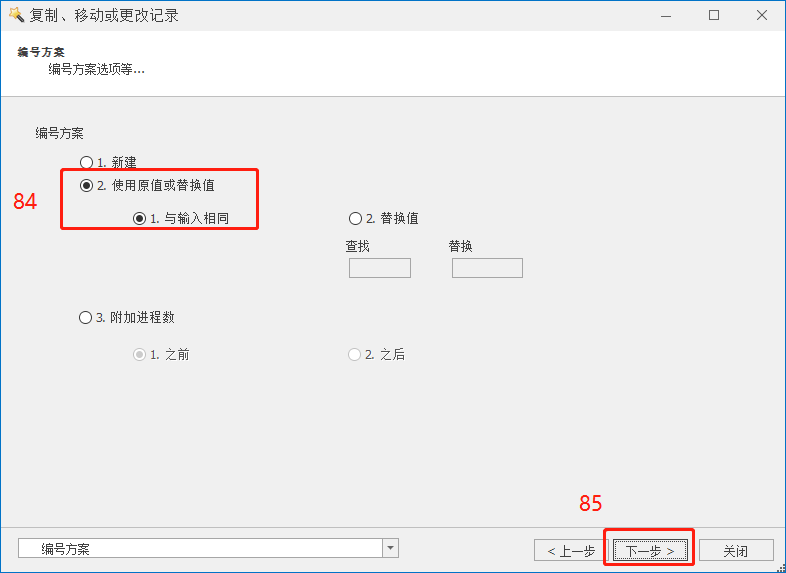

在點擊“下一步”按鈕后，進入“編號方案”映射設置界面，此處選擇與輸入值相同。完成后點擊下一步。

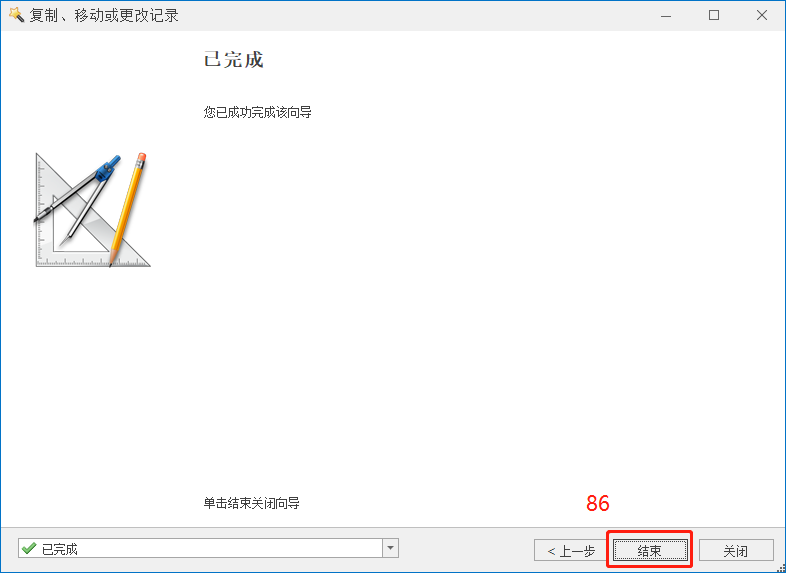

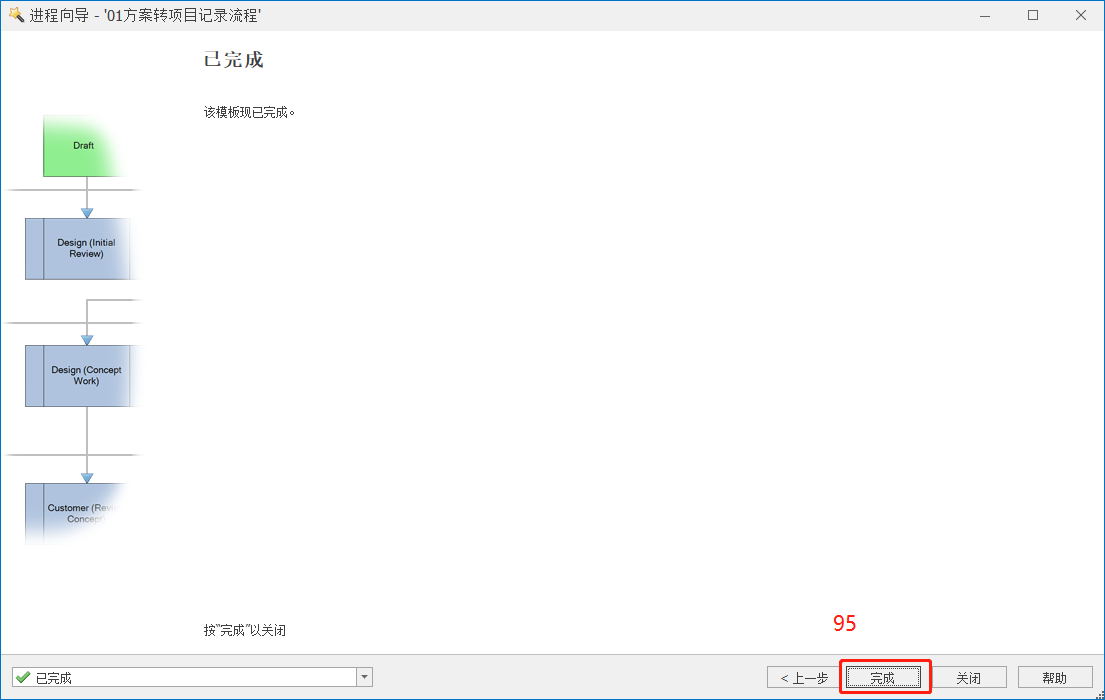

在點擊“下一步”按鈕后，進入“復制、移動或更改記錄”完成界面，如下圖，點擊完成返回“結束”節點配置界面即可。

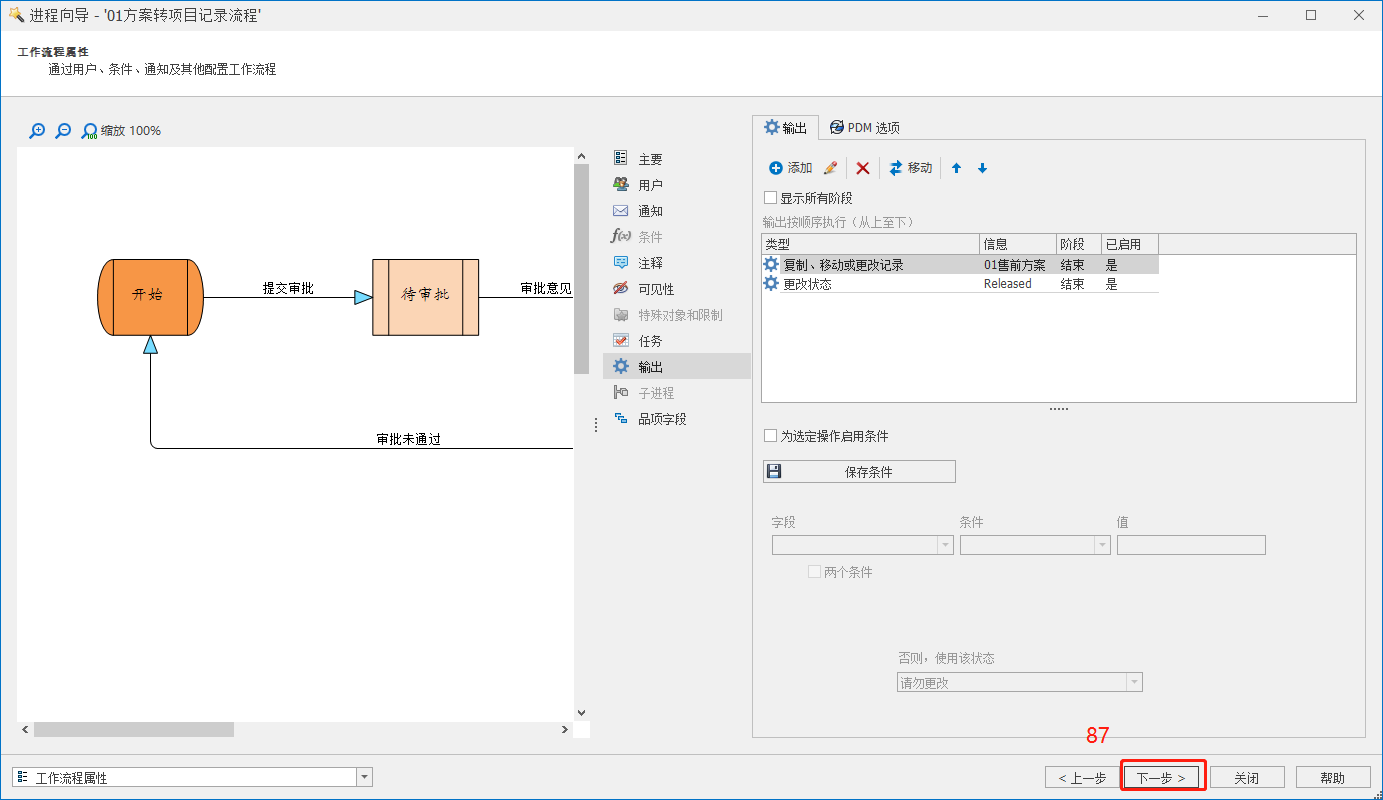

在“結束”節點輸出配置界面，確認設置的兩個輸出項已經啟動，如下圖所示：

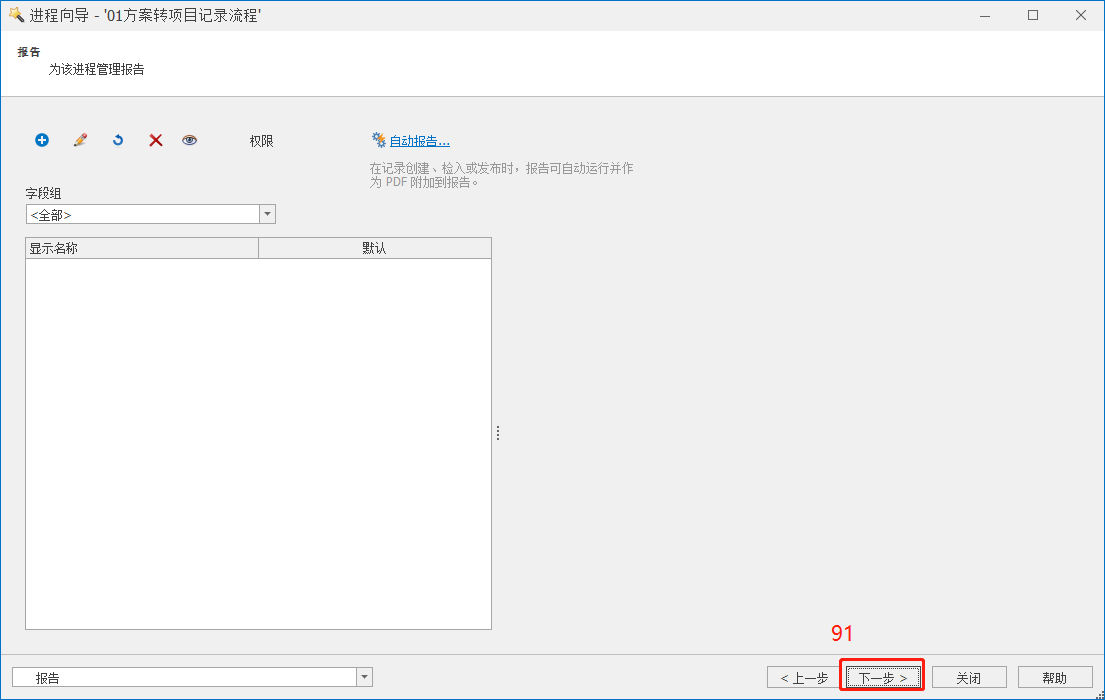

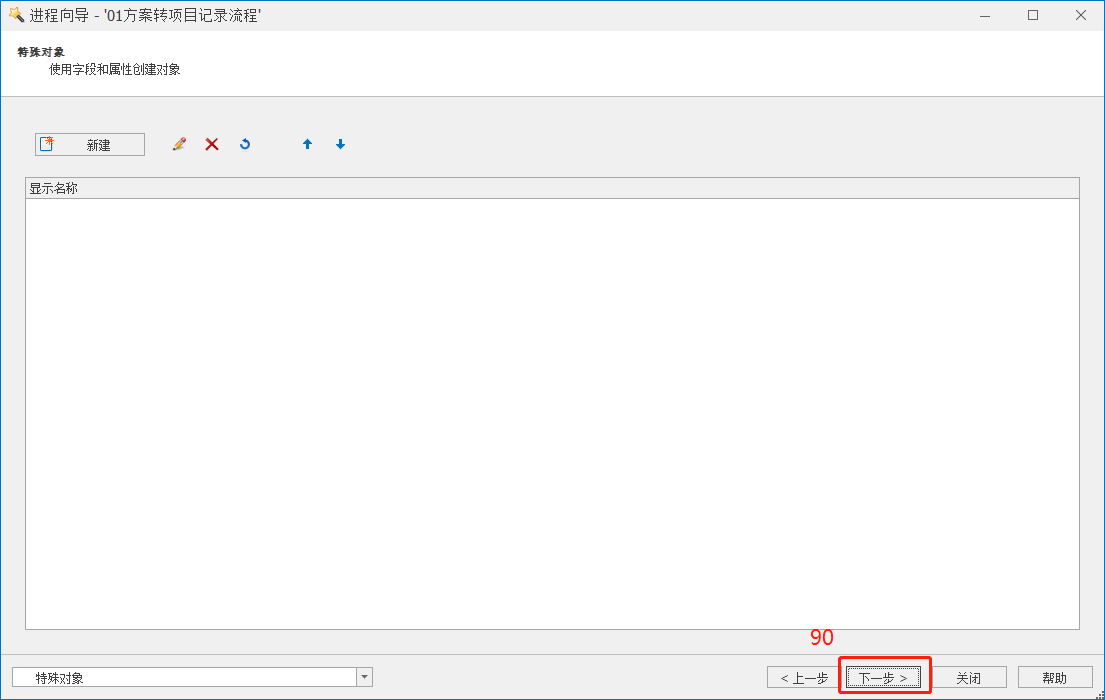

至此完成所有輸出的設置。在“進程向?qū)А敝鹘缑?，直接點擊下一步直至完成即可。
