SolidWorks Visualize2021新功能介紹
Solidworks Visualize 專業的渲染模塊，允許您利用 3D CAD 數據，盡可能快速和輕松地創建照片級質量的內容，從圖像到動畫、交互式 Web 內容和沉浸式虛擬現實。讓您的產品栩栩如生。
Visualize 2021 新功能亮點：
u 與SOLIDWORKS CAD 的集成
u 雙擊編輯外觀
u 位移貼圖
u 剖視圖功能增強
u 卡通相機濾鏡
u NVIDIA? Iray? 渲染通道復合輸出
Visualize 2021 新功能解析：

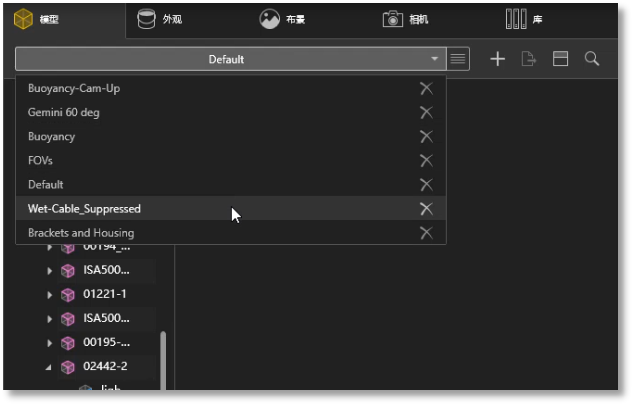

1.與SOLIDWORKS CAD 的集成-支持配置
SOLIDWORKS CAD 與SOLIDWORKS Visualize 之間的集成更加出色，現在可以直接導出所有的配置到SOLIDWORKS Visualize。
當您導出配置時，您需要將“顯示數據標記”（ Display Data Mark ）添加到配置中 ；在ConfigurationManager中， 右鍵單擊一個或多個配置，添加“顯示數據標記” 。
在SOLIDWORKS Visualize 中，您可以從下拉菜單訪問所有配置，模型導入SOLIDWORKS Visualize時，每個配置都成為一個模型集，模型集名稱與配置名稱相匹配。

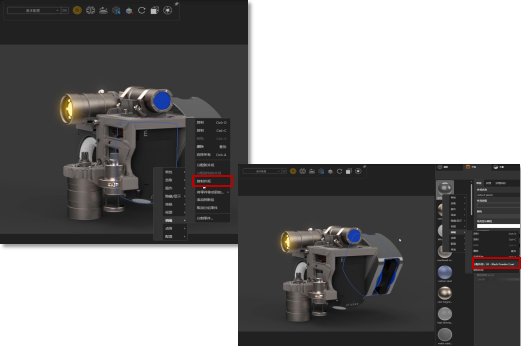

2. 雙擊編輯外觀
SOLIDWORKS Visualize 2021提供了更為直接的方式，用以選擇外觀。
在零件選擇模式下，雙擊零件將選擇零件的外觀，這樣可以輕松地復制和粘貼外觀，以及編輯現有外觀，這項功能增強為用戶帶來了極為方便的用戶使用體驗。

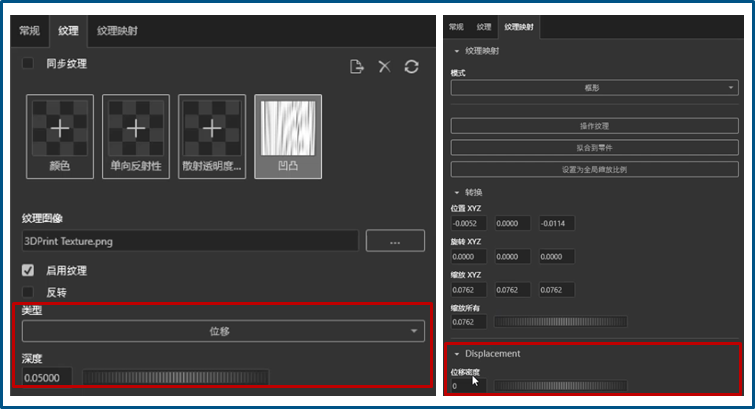

3. 位移貼圖
在產品渲染過程中，用戶需要添加紋理以提供更逼真的表面光潔度，位移圖是為表面提供這些類型紋理的一種方法。
現在可以定義位移貼圖密度，以提供令人印象深刻的結果，這為創建和渲染復雜的曲面特征提供了很多可能性。
該紋理基于灰度圖像，灰度圖像告訴軟件該表面要偏移多少；位移圖是增加模型復雜性的好方法，但是傳統上很難計算。
新的“位移貼圖” 選項包括：
1. 深度：控制顯示在表面上的凹凸高度。增加深度使表面更加豐滿；減小深度使表面更平滑
2. 位移密度： 指定子三角形邊緣的長度；該值越高，子三角形越小，曲面質量越高

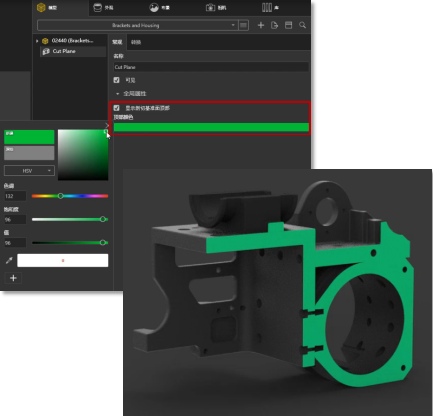

4.剖視圖功能增強
SOLIDWORKS Visualize 支持剖視圖，2021版本提供了更多的功能增強
2021版本能夠顯示剖視圖的頂部剖切基準面，并且能夠修改基準面的顏色；另外，從鼠標右鍵菜單中，您可以隱藏和顯示這些剖切基準面。

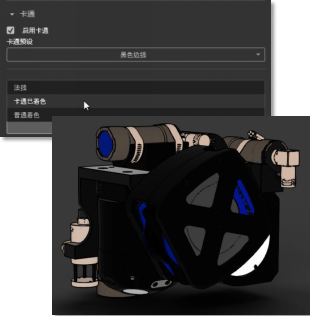

5.卡通相機濾鏡
2021版本提供了一個新的“TOON”（卡通）相機濾鏡
您可以使用預設效果，例如黑底白字，黑底白字以及其他可通過下拉列表訪問的效果；環境光遮擋可提供出色的陰影效果，并具有修改陰影樣式和線條顏色的功能。

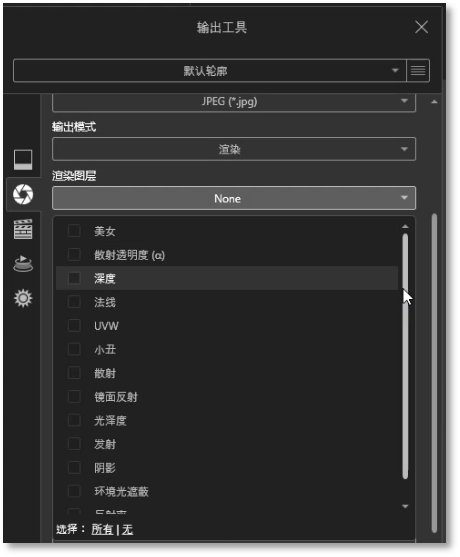

6. NVIDIA? Iray? 渲染通道復合輸出
在“輸出工具”對話框中，“渲染層”替換“渲染輸出通道”，生成可以在后處理軟件中使用的專用輸出層。
渲染層使用了Iray的合成元素；進行同時渲染（而不是按順序渲染），因此顯著提升了渲染性能。
渲染層和行業標準的渲染通道- 任意輸出變量（AOV），更加緊密地結合在一起。
